Sensor de calidad del aire

Beneficios

Tecnología GasPlug (patentada)

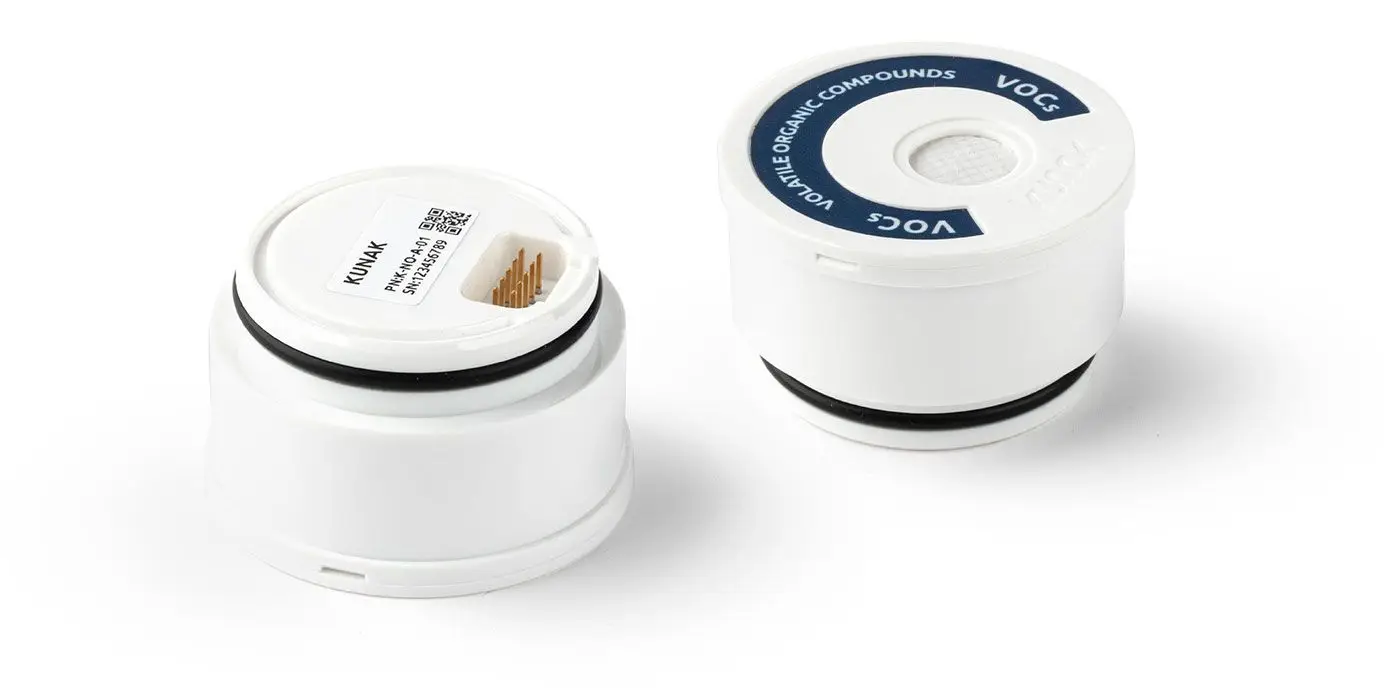

​Un aspecto clave de esta innovación es nuestro sistema patentado de cartuchos de gas inteligentes, (patente española ES28855799B2 “Equipo para medida de gases y parámetros ambientales” y solicitada su extensión a Europa, EE. UU., Australia, Japón, India, China, Corea del Sur y Brasil).

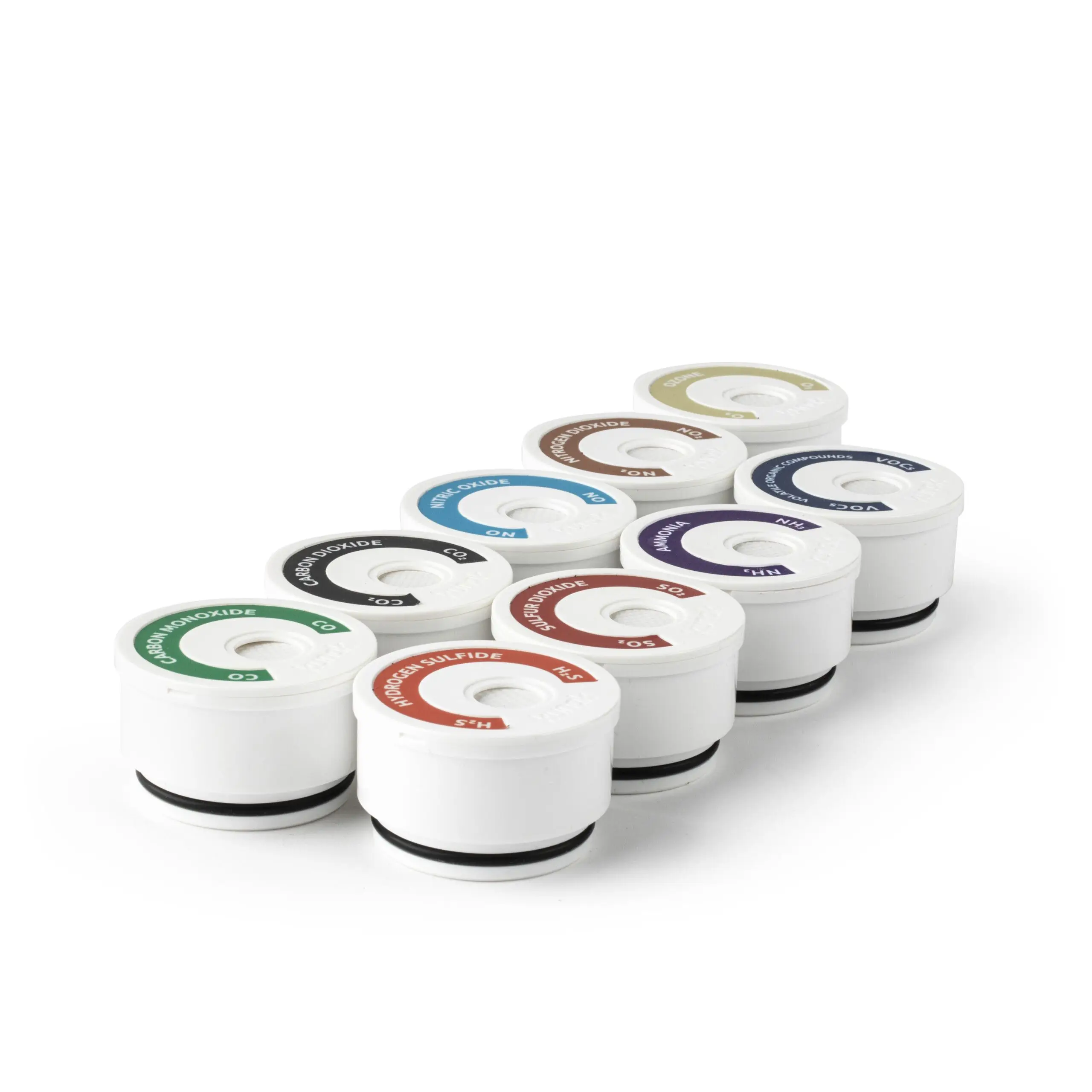

El revolucionario sistema de cartuchos diseñado por los ingenieros de Kunak permite reemplazar los contaminantes a medir cuando el cliente lo desee. Gracias a que todos los cartuchos son del mismo tamaño, caben en cualquiera de los huecos disponibles en las estaciones Kunak AIR.

Ya no tendrás que enviar tus dispositivos a fábrica ni tendrás que hacer calibraciones.

Dentro de cada cartucho, el sensor es instalado en la electrónica donde se almacenan datos como el tipo, su edad y la calibración de fábrica. Así, cuando insertas un nuevo cartucho, el sistema lee la información, lo configura automáticamente y comienza a enviar datos casi al instante.

Elige los contaminantes que necesites medir. Cuando las características del proyecto cambien, pide los nuevos cartuchos que necesites. Cuando los recibas, simplemente extrae el viejo cartucho e introduce el nuevo.

Fácil y rápido.
Introduce el nuevo cartucho y empieza a medir.

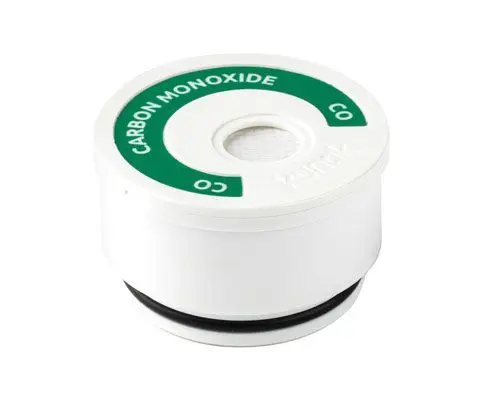

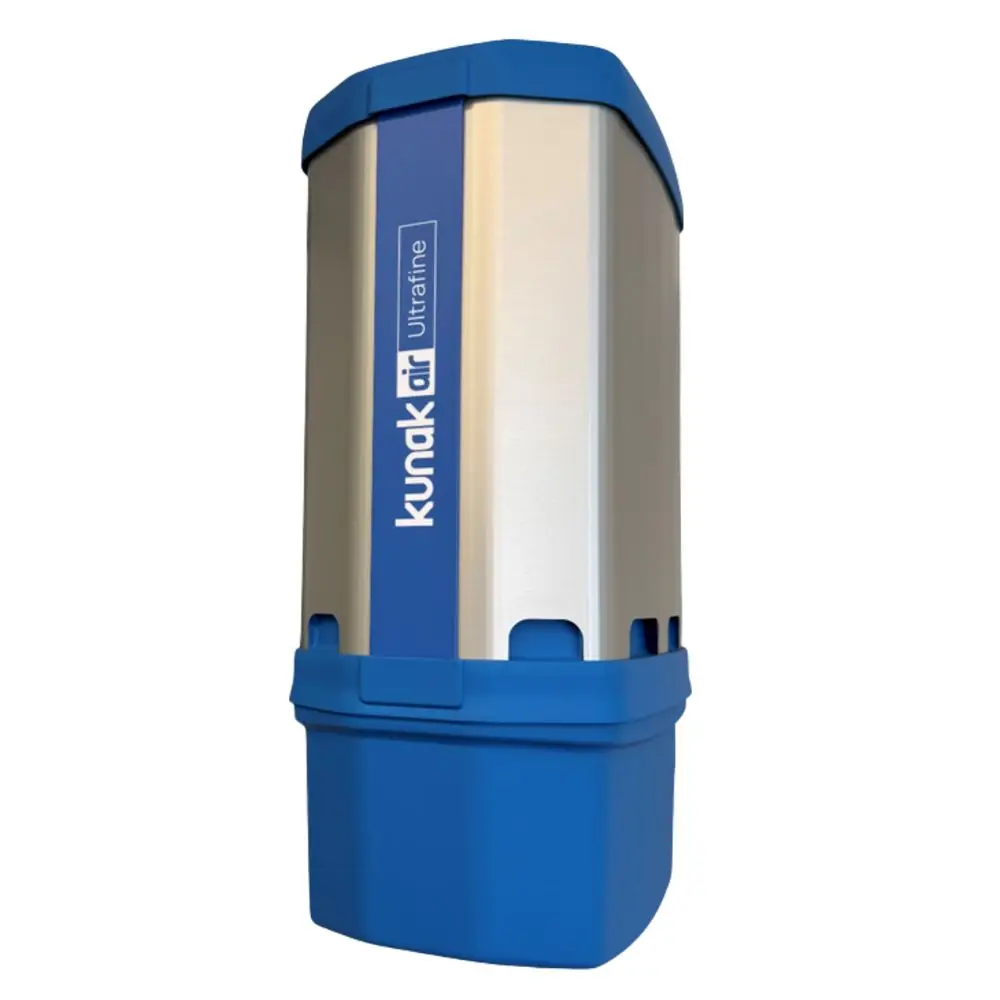

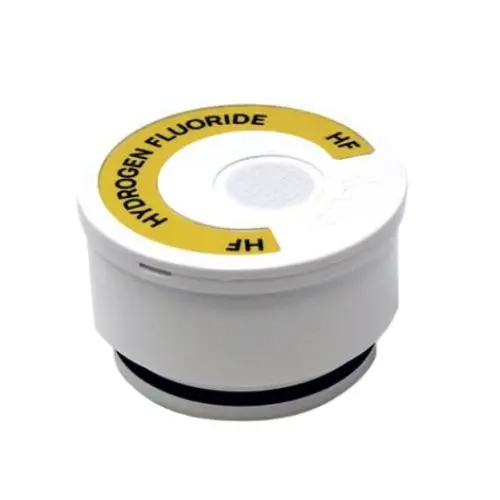

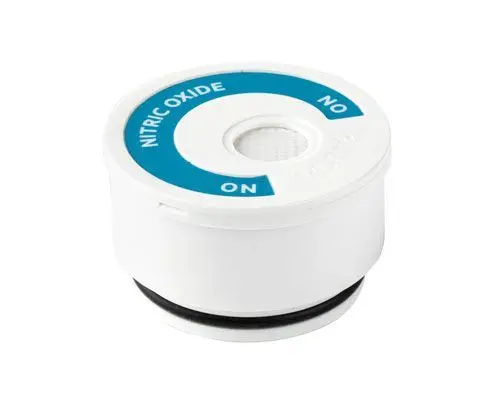

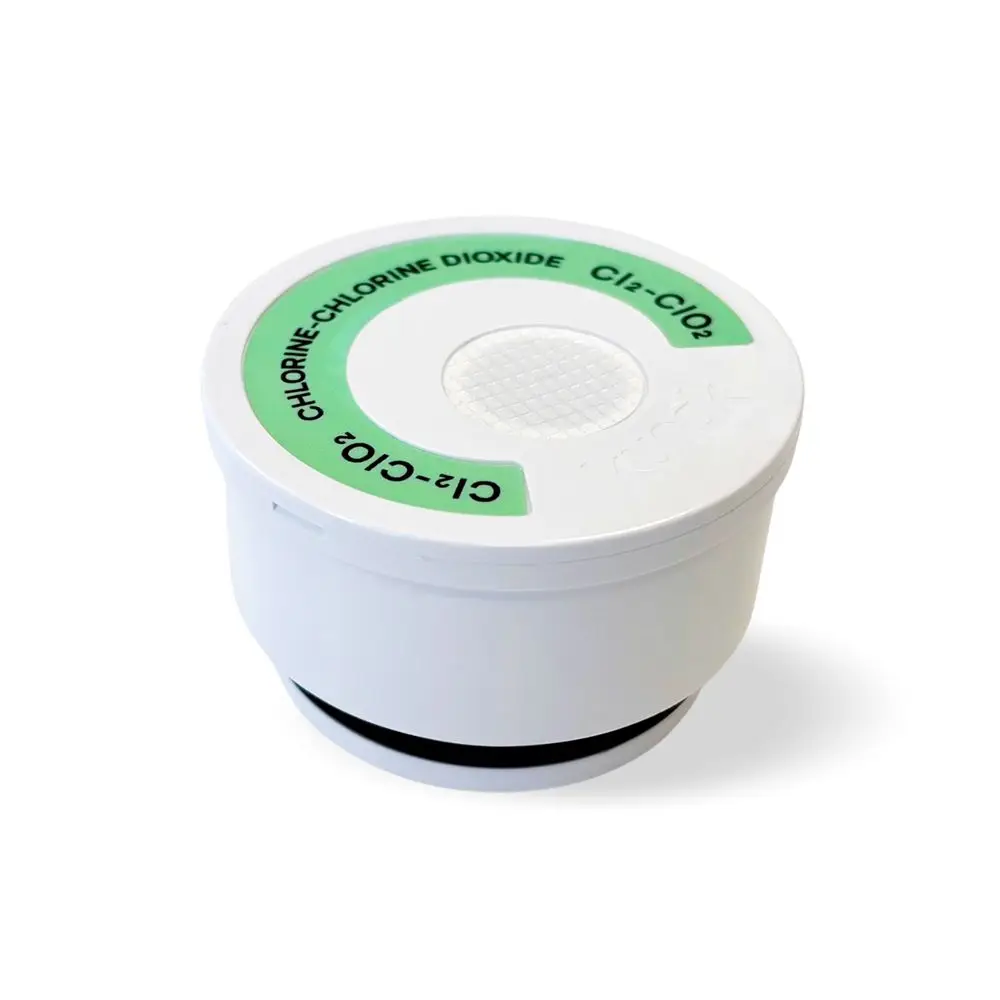

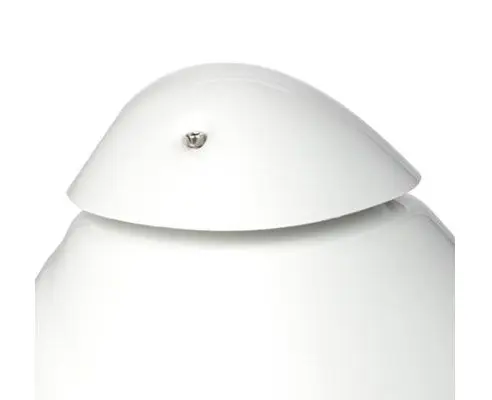

Gama de contaminantes

Qué hacemos diferente

Proceso de QC/QA en la fabricación y Procedimiento Operativo Estándar

Proceso de aseguramiento y control de la calidad (Fábrica)

1. Selección de sensores: Selección de los mejores sensores entre distintos OEM.
2. Caracterización: Cada sensor se caracteriza en el laboratorio en todo el rango de temperatura y humedad. Una vez caracterizado, se aplica un algoritmo integrado [<>] específico de Kunak a cada sensor individualmente, para corregir los efectos derivados de las condiciones ambientales.
3. Calibración: Calibración Kunak frente a patrones de referencia.
4. Validación: Validación de los cartuchos en campo.

–> Certificado de calibración de Kunak

Procedimiento Operativo Estándar (Campo)

5. Despliegue en campo: verificación inicial y/o calibración/corrección en caso necesario.
6. Operación y mantenimiento: Kunak AIR Cloud permite realizar operaciones y mantenimiento remotos de la red. Cuenta con una herramienta para calibrar o corregir los cartuchos de forma remota siguiendo las directrices POE de Kunak.
7. Sustitución de cartuchos: una vez que el sensor llega al final de su vida útil, los cartuchos se devuelven a Kunak y los componentes electrónicos se reciclan para su utilización en nuevos cartuchos.

Algoritmo integrado Kunak [<>]

El algoritmo integrado de Kunak calcula las concentraciones en ppb o μg/m3 localmente y en tiempo real, sin necesidad de datos de referencia externos para calcular las concentraciones de gases o partículas.

El algoritmo Kunak corrige las interferencias y los artefactos que suelen aparecer en los datos brutos, compensando efectos ambientales como la temperatura, la humedad y la presión (dependiendo del cartucho), así como sensibilidades cruzadas utilizando datos integrados en el equipo. Por tanto, el algoritmo Kunak compensa y mitiga todos los efectos derivados de las distintas condiciones ambientales a las que están expuestos los sensores.

Nivel de procesamiento (*) de las estaciones Kunak AIR 2A: concentración de gas en μg/m3 o ppb, derivada de los sensores integrados, corregida para tener en cuenta las interferencias basadas en el principio de medición y/o los efectos T/HR utilizando los datos integrados.

(*) Schneider, et al., (2019). Toward a unified terminology of processing levels for low-cost air-quality sensors.

Guía de Procedimiento Operativo Estándar (POE)

¿Cómo se pueden calibrar o corregir las estaciones Kunak AIR?

Debido a la gran complejidad y variabilidad entre las distintas aplicaciones, Kunak ofrece la posibilidad de calibrar o corregir la deriva del sensor e incluso combinar ambas opciones para obtener los datos más fiables y de mayor precisión. A continuación se definen los procesos para mantener la máxima precisión de los sensores:

• Calibración: La calibración consiste en ajustar la respuesta del sensor en base a la relación entre un valor de concentración de referencia y la concentración medida por el propio sensor, obteniendo una incertidumbre exacta de los sensores. Las estaciones Kunak AIR ofrecen niveles de rendimiento cercanos a los estándares de referencia, proporcionando datos fiables y precisos según la Clase 1 de la norma europea CEN/TS 17660 y datos trazables a estándares internacionales reconocidos (Directiva Europea 2008/50/EC y USEPA 40 CFR Parte 53).
• Corrección: La corrección consiste en ajustar la respuesta del sensor sin utilizar ningún dato de referencia externo. La corrección reduce el error, atenuando la deriva del sensor, pero no permite calcular la incertidumbre exacta de la medición.

Calibración y verificación de Kunak

Existen dos tipos de calibración para cartuchos, que también pueden utilizarse como pasos de verificación:

A1. Calibración mediante co-ubicación con estación de referencia: calibrar la estación Kunak AIR con los datos proporcionados por los instrumentos de referencia.

Cartuchos de gas: sólo se necesitan dos puntos, la línea de base y el span (sensibilidad) de calibración.

Sensor de partículas: aplicar un factor de calibración calculado a partir de datos de referencia.

A2. Cilindro de gas de calibración certificado (ISO 6141, NIST) conectado mediante gashood (sólo en cartuchos de gas): calibración mediante un cilindro de gas y un gashood (ver Accesorio Gashood) conectado a la estación Kunak AIR similar al protocolo de calibración para instrumentos de referencia. Sólo se requieren dos puntos: línea base y span (sensibilidad).

Corrección de Kunak

Si no se dispone de datos de referencia, Kunak permite mitigar la deriva en los cartuchos mediante la realización de:

B1. Corrección de la línea de base sin referencia (sólo en cartuchos de gas): seleccionar un nivel de fondo para corregir la línea de base basándose en datos históricos.

B2. Corrección automática de la línea de base (ABC): sólo en cartuchos de CO2 y CH4. Cuando el cartucho detecta una diferencia entre la concentración de fondo medida por el sensor y la concentración de fondo real de CH4 y CO2, se inicia una autocorrección ajustando los parámetros del cartucho para alinear la concentración de fondo conocida.

B3. Certificación MCERTS (solo sensor de partículas): el sensor de PM del Kunak AIR Pro cuenta con la certificación MCERTS para Monitores Indicativos de Partículas Ambientales. Todos los sensores de PM se entregan con los factores de PM obtenidos en la certificación MCERTS.
