Programas LDAR: tecnologías de sensores y guía de implementación

Los programas LDAR son planes técnicos de detección y reparación de fugas industriales que permiten localizar, medir, priorizar y corregir emisiones fugitivas en instalaciones con gases, vapores o compuestos volátiles. Su eficacia depende de cómo se diseñan las inspecciones, qué tecnologías de medición se utilizan, con qué frecuencia se revisan los puntos críticos y cómo se registran los datos para tomar decisiones operativas y cumplir la normativa aplicable.

Entre la inspección periódica y la monitorización continua existe una brecha operativa con impacto medible en emisiones, costes económicos y cumplimiento normativo.

Programas con tres inspecciones al año redujeron las fuentes de emisión detectadas en un 51% en la práctica, frente al 67,7% predicho en simulaciones. Wilde et al. (2025).

Cerrar esa brecha de emisiones es el problema central que aborda la monitorización de emisiones fugitivas actual.

Este artículo se centra en las tecnologías de detección de las emisiones fugitivas y los pasos a desarrollar para su implementación. Para obtener una visión completa de un programa LDAR: en qué se basa la detección y reparación inteligente de fugas industriales, los elementos que debe tener en cuenta, el marco normativo al que debe ajustarse y su impacto en costes económicos y seguridad laboral y ambiental, te recomendamos consultar nuestro artículo principal.

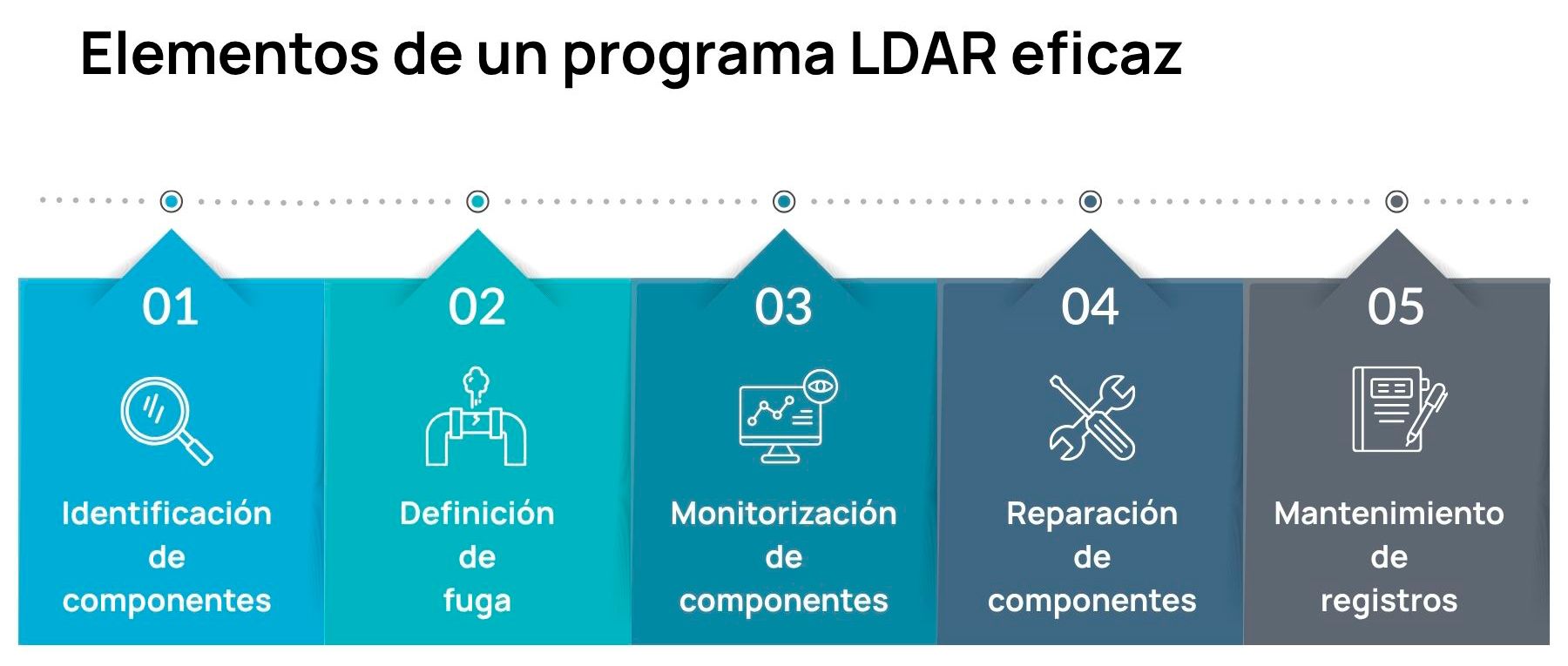

Los programas LDAR definen la dimensión técnica y operativa del control de las fugas industriales.

Tecnologías de detección para programas LDAR: comparativa técnica

La elección del sensor a emplear en la monitorización de un programa LDAR no es una decisión técnica menor. Es la parte del equipo que condiciona qué fugas se detectan, con qué anticipación y cuál es el coste operativo.

Sensores electroquímicos

Los sensores electroquímicos operan por reacción del gas objetivo con un electrodo. Lo hacen en presencia de un electrolito que genera una señal eléctrica proporcional a la concentración del compuesto. Este principio hace que los sensores electroquímicos sean especialmente idóneos para detectar gases inorgánicos tóxicos tales como el HF, HCl, Cl₂, NH₃, H₂S y CO.

Trabajan con rangos de detección típicos del orden de ppb (partículas por cada mil millones) a ppm (partículas por cada millón) de partículas de aire. En el ámbito de la monitorización LDAR está diferencia de escala es especialmente relevante. Un sensor que trabaja en rango de ppb permite detectar fugas incipientes antes de que alcancen el umbral regulatorio, abriendo una ventana de intervención preventiva que un sensor de rango ppm no ofrece.

Las ventajas principales de los sensores electroquímicos son la alta selectividad que presentan ante compuestos específicos, el coste asequible respecto a tecnologías ópticas y la sencillez de integración en redes IoT industriales.

Sin embargo, sus limitaciones son reales y no deben minimizarse. La vida útil del electrodo oscila entre 1 y 3 años, y su precisión se ve afectada por variaciones de temperatura y humedad ambiental. Sin algoritmos de compensación activos, la señal puede derivar de forma notoria en entornos industriales variables, comprometiendo la fiabilidad de las mediciones.

A su vez, los equipos Kunak AIR integran sensores de temperatura, humedad y presión atmosférica que permiten aplicar correcciones en tiempo real, compensando estos efectos y corrigiendo las interferencias cruzadas en condiciones de campo.

Sensores ópticos NDIR

Los sensores NDIR (Non-Dispersive Infrared) detectan gases contaminantes midiendo la absorción de radiación infrarroja a longitudes de onda características de cada compuesto. Son la tecnología de referencia empleada en los programas LDAR para detectar compuestos orgánicos volátiles (COV), metano (CH₄) y dióxido de carbono (CO₂).

La principal ventaja de los sensores NDIR frente a los electroquímicos es la mayor estabilidad que presentan a largo plazo y la menor deriva de señal, con consumibles como electrolitos o membranas que requieren sustitución cada cierto tiempo. No obstante, su limitación principal aparece cuando el entorno contiene mezclas complejas de gases. Es cuando la resolución espectral del NDIR puede generar interferencias entre compuestos con bandas de absorción solapadas. Además, el coste unitario es generalmente superior al de los sensores electroquímicos.

Sensores TDLAS

La espectroscopía de absorción láser sintonizable TDLAS (Tunable Diode Laser Absorption Spectroscopy) utiliza un láser de diodo cuya longitud de onda se sintoniza con precisión sobre una línea de absorción específica del gas objetivo. Esta resolución espectral ultrafina hace del TDLAS la tecnología de referencia para compuestos como HF o CH₄ en escenarios donde la selectividad y la sensibilidad son críticas y no admiten ambigüedad.

Frente al sensor NDIR, el TDLAS elimina prácticamente las interferencias cruzadas y permite cuantificaciones más precisas en mezclas gaseosas complejas. Sus limitaciones son también las más restrictivas de todas. El coste unitario es elevado y su integración en redes distribuidas de monitoreo continuo resulta notablemente más compleja que la de sensores electroquímicos o NDIR.

Cámaras OGI

Las cámaras de imagen óptica de gases OGI (Optical Gas Imaging) no son sensores de punto fijo, sino herramientas de inspección visual que permiten visualizar fugas en tiempo real mediante termografía infrarroja especializada. La función específica que aportan a un programa LDAR es el barrido de áreas amplias, la preselección rápida de puntos críticos y la inspección de zonas de difícil acceso físico.

Las cámaras OGI complementan a los sensores fijos en la fase de detección inicial, pero no los sustituyen. No generan datos cuantitativos automáticos, no son aptas para vigilancia continua desatendida y su eficacia depende directamente de la cualificación del operario que las maneja. Las condiciones ambientales introducen una variabilidad adicional nada despreciable.

La sensibilidad de detección de las cámaras OGI en condiciones de campo varía significativamente con la velocidad del viento, la temperatura ambiente y la tasa de fuga; los límites de detección medianos en condiciones reales pueden alcanzar los 20 g CH₄/h a 6 m de distancia de imagen, un orden de magnitud por encima de las estimaciones previas de laboratorio. Ravikumar et al. (2018).

En consecuencia, la tecnología industrial de sensores seleccionada para detectar las emisiones fugitivas de gases contaminantes en un programa LDAR debe partir del compuesto objetivo y del nivel de precisión requerido. A su vez esta tecnología depende de su capacidad de integración en las instalaciones y del propio coste de adquisición.

Si se reparan los componentes que ocasionan las fugas mayores (con un resultado de detección superior a 10.000 ppm), se puede reducir aproximadamente el 70% de las emisiones. Si se reparan los componentes con fugas pequeñas (con un resultado de detección superior a 500 ppm), se puede reducir aproximadamente el 90% de las emisiones totales. Jinbo, Z. & Ming, C. (2018).

Los programas LDAR detectan las emisiones fugitivas, con qué tecnología y bajo qué arquitectura de inspección y control se vigilan.

Monitorización continua frente a inspección periódica

Un programa LDAR basado exclusivamente en inspecciones periódicas tiene una limitación estructural que ningún protocolo de campo puede eliminar: el intervalo de invisibilidad. Cualquier fuga que surja entre dos campañas de inspección consecutivas puede permanecer activa durante semanas o meses sin ser detectada ni registrada. En programas con ciclos trimestrales o semestrales, este intervalo representa la mayor parte del tiempo de operación de la instalación.

La monitorización continua no reemplaza las campañas periódicas regladas, sino que cubre los intervalos que la normativa no cubre. Su valor operativo se concreta en tres ventajas medibles:

• Reducción del tiempo de detección: de semanas o meses a minutos desde la aparición de la fuga, permitiendo una intervención antes de que la emisión acumule impacto ambiental, ocasione daños de salud pública o se haga notorio a nivel económico.
• Evidencia documental ininterrumpida: el registro continuo de concentraciones, con marca temporal y trazabilidad en cada localización de los sensores, genera la base documental más sólida disponible para cumplimiento de auditorías de programas LDAR, siendo más completa que los registros puntuales de campaña.
• Base de datos para mantenimiento predictivo: el historial acumulado de mediciones permite identificar equipos con degradación progresiva, tendencias de fuga recurrente y correlaciones con condiciones de operación, transformando el LDAR reactivo en un programa preventivo.

Esta arquitectura combinada (inspección periódica reglada más monitorización continua LDAR entre ciclos) es especialmente relevante en instalaciones con inventarios de componentes emitidos a gran escala.

En aplicaciones en refinerías, los programas LDAR con protocolos de monitorización estructurada lograron reducciones medibles de COV en inventarios de varios miles de puntos de componentes. Ke, J. et al. (2020).

Al mismo tiempo, la normativa vigente, la EPA 40 CFR Part 60/63 en EE. UU. y la Directiva de Emisiones Industriales IED 2010/75/UE en Europa, sigue exigiendo campañas de inspección periódica basadas en metodologías regladas como base del cumplimiento formal. El monitoreo continuo no las sustituye ni las hace prescindibles, las complementa cubriendo el espacio operativo que la regulación, por diseño, no puede cubrir con inspecciones puntuales.

Conocer las diferencias entre los principales tipos de sensores LDAR permite diseñar una arquitectura de detección ajustada al compuesto a vigilar, a las condiciones del entorno de aplicación y a la frecuencia de inspección requerida.

Cómo implementar un programa LDAR: guía paso a paso

Saber cómo implementar un programa LDAR requiere secuenciar cinco decisiones técnicas interdependientes. Cada paso condiciona el siguiente. Un inventario incompleto invalida la selección de tecnología y unos umbrales mal definidos hacen imposible auditar cualquier registro posterior.

Paso 1: Inventario de puntos LDAR

El inventario es la base operativa de todo el programa. Sin él, no existe LDAR estructurado, solo inspecciones aleatorias. En él se debe registrar para cada componente el tipo de equipo (válvula, brida, bomba, compresor, tanque), su ubicación física, el servicio que presta (fluido, presión, temperatura), el material y su accesibilidad para la inspección.

Cada punto LDAR recibe un identificador único al que quedan vinculados su historial de inspecciones, mediciones y registro de reparaciones. La clasificación por criticidad combina tres factores:

• Riesgo del compuesto (toxicidad, inflamabilidad).
• Magnitud estimada de la fuga.
• Relevancia del equipo para la continuidad del proceso.

Esta clasificación determina la frecuencia de inspección y los plazos de reparación aplicables a cada punto. Una campaña LDAR bien estructurada origina resultados medibles.

Una campaña LDAR estructurada en una refinería italiana redujo los componentes con fuga en un 12% y las emisiones de COV en un 23% tras un ciclo de mantenimiento. Lotrecchiano et al. (2025).

Paso 2: Selección de tecnología de detección

La tecnología de detección se elige en función de cuatro criterios:

1. perfil de compuestos del proceso,
2. densidad de puntos en el inventario,
3. requisito normativo de sensibilidad y
4. presupuesto disponible.

No existe una única solución válida para todos los escenarios industriales.

Para un análisis detallado de cada tecnología (sensores electroquímicos, NDIR, TDLAS y cámaras OGI) con sus compuestos idóneos, rangos de detección y limitaciones reales, conviene realizar una comparativa técnica. Los programas LDAR industriales con sensores de conexión IoT permiten, además, integrar la detección directamente en la arquitectura de red de la instalación, cerrando el ciclo entre detección y alerta en tiempo real.

Paso 3: Definición de umbrales y plazos

El umbral de fuga es el valor de concentración medida (en ppm o mg/m³) a partir del cual un componente se declara en fuga y entra en proceso de reparación obligatoria. Su definición no es discrecional, está marcada por la normativa aplicable.

Los marcos de referencia son la EPA 40 CFR Part 60 y 63 para instalaciones en EE. UU. y la IED 2010/75/UE para Europa, que establecen umbrales específicos por tipo de compuesto y sector industrial. Los plazos de reparación se estructuran en tres niveles según criticidad: reparación inmediata para fugas con riesgo agudo, en un plazo de 15 días para fugas significativas sin riesgo inmediato, y en la próxima parada programada para fugas menores en componentes no críticos. Definir estos plazos con precisión es imprescindible para que el programa sea auditable.

Paso 4: Arquitectura de red y comunicaciones

La arquitectura de comunicaciones determina la latencia, el alcance y la integración del sistema de monitorización LDAR. La selección del protocolo debe ajustarse a las características físicas de la instalación y a los requisitos operativos del programa:

• 4G/LTE: alta velocidad, baja latencia, adecuado para sistemas de alerta inmediata y series temporales densas.
• LoRaWAN: largo alcance y bajo consumo energético, idóneo para instalaciones extensas (refinerías, parques de tanques) con nodos de batería; no adecuado cuando se requiere respuesta en tiempo real ante alertas críticas.
• Wi-Fi: alta velocidad dentro del perímetro de la instalación, sin coste de tarificación, requiere infraestructura de acceso preexistente.
• Modbus / OPC-UA: integración directa con sistemas de control de planta (DCS/SCADA).

Paso 5: Gestión de datos, KPI y trazabilidad

El registro documental es la columna vertebral del programa de cumplimiento LDAR. Cada evento debe quedar registrado con marca temporal y autoría como las inspecciones realizadas, mediciones obtenidas, intervenciones ejecutadas y verificaciones postreparación que confirmen el cierre efectivo de la fuga.

Los KPI auditables que debe generar el sistema son:

• Tasa de fugas activas: porcentaje de puntos LDAR con fuga declarada en un momento dado.
• Tiempo medio de reparación: desde la declaración de fuga hasta la verificación postreparación.
• Puntos con fugas recurrentes: identificación de componentes con historial de fallo repetido, base del análisis de causa raíz.
• Efectividad de las reparaciones: porcentaje de retests con resultado satisfactorio en primera intervención.

Este conjunto de indicadores son evidencias estructuradas que responden simultáneamente a dos exigencias: las inspecciones regulatorias de cumplimiento normativo y las auditorías ESG que requieren datos trazables, comparables en el tiempo y verificables por terceros.

Entre la inspección periódica y la monitorización continua de los programas LDAR existe una brecha operativa con impacto medible en emisiones, costes económicos y cumplimiento normativo.

Kunak AIR para los programas LDAR

Kunak AIR Pro es una estación de monitorización multiparámetro diseñada para dar respuesta a los requisitos técnicos de un programa LDAR moderno como son la detección continua, la cobertura multicompuesto, la robustez industrial y la integración directa en la arquitectura de red de la instalación.

Su arquitectura se basa en un sistema patentado de cartuchos inteligentes intercambiables plug & play que permite monitorizar hasta 5 gases simultáneos sobre una gama de más de 20 contaminantes. Los compuestos cubiertos incluyen los más relevantes en inventarios LDAR industriales: HCl, HF, NH₃, H₂S, Cl₂, CO, CO₂, NO₂, SO₂, CH₄ y COV, entre otros.

Para entornos industriales exigentes, el equipo opera en un rango de temperatura de -40 °C a 60 °C, con humedad de 0 a 100% RH y grado de protección IP65, apto para instalación en exteriores y zonas de proceso con presencia de polvo o agua. La conectividad se resuelve mediante eSIM integrada, Wi-Fi o Modbus RTU, lo que permite tanto el despliegue autónomo en localizaciones remotas como la integración directa con sistemas DCS/SCADA.

Los datos de campo se gestionan en la plataforma Kunak AIR Cloud, que proporciona visualización geolocalizada con mapas de calor, alertas automáticas configurables por gas y umbral de criticidad, análisis estadístico con herramientas OpenAir y un módulo CMMS para el registro trazable de calibraciones e intervenciones. La plataforma dispone además de una API que permite la comunicación bidireccional para el envío y recepción de datos, facilitando la integración con sistemas de gestión externos, plataformas ERP o herramientas de reporting ESG. Este conjunto de funcionalidades genera la evidencia documental exigida en auditorías regulatorias y ESG. Las certificaciones MCERTS (PM₁₀ y PM_2,5) y KOTITI Grado 1 (PM_2,5) respaldan su validez analítica ante los organismos reguladores.

Para más información sobre las soluciones Kunak para programas LDAR, entra aquí.

La elección del sensor a emplear en la monitorización de un programa LDAR resulta esencial porque es la parte del equipo que condiciona qué fugas se detectan, con qué anticipación y cuál es el coste operativo.

Del sensor al sistema, por qué la arquitectura LDAR define el resultado

La elección del tipo de sensor y del protocolo de comunicaciones no es una decisión de infraestructura. Es la decisión que determina si un programa LDAR opera de forma reactiva (detectando fugas cuando ya llevan semanas activas) o predictiva, interviniendo antes de que la emisión acumule impacto medible. Un inventario robusto, umbrales bien calibrados y una red de monitorización continua integrada en el sistema de control de la instalación industrial son los tres elementos que transforman el cumplimiento normativo en gestión operativa real.
