Sensor de HCN
Cianuro de hidrógeno
Datos fiables
sobre el HCN
TECNOLOGÍA GasPlug | DISEÑO PATENTADO
¿Dónde se encuentra?
El cianuro de hidrógeno (HCN) es un líquido incoloro, altamente volátil e inflamable que se evapora rápidamente. Se encuentra tanto de forma natural como resultado de actividades industriales.
Está presente en minas, específicamente en operaciones de minería de oro; procesos de combustión, como los gases de escape de vehículos o la quema de biomasa; y en aplicaciones industriales, especialmente en la producción de plásticos (como el acrilonitrilo), fibras sintéticas, tintes, pesticidas y galvanoplastia.
¿Por qué medirlo?
El HCN es extremadamente tóxico porque impide que el cuerpo utilice oxígeno adecuadamente. La exposición aguda puede causar dolor de cabeza, mareos, náuseas, confusión, respiración rápida y pérdida de conciencia. En concentraciones altas, puede provocar convulsiones, fallo respiratorio, paro cardíaco y muerte en minutos. La exposición prolongada a niveles bajos puede causar problemas neurológicos, respiratorios y disfunción tiroidea.
Por su toxicidad y volatilidad, el HCN es un contaminante atmosférico altamente peligroso, estrictamente regulado en ambientes laborales y ambientales.

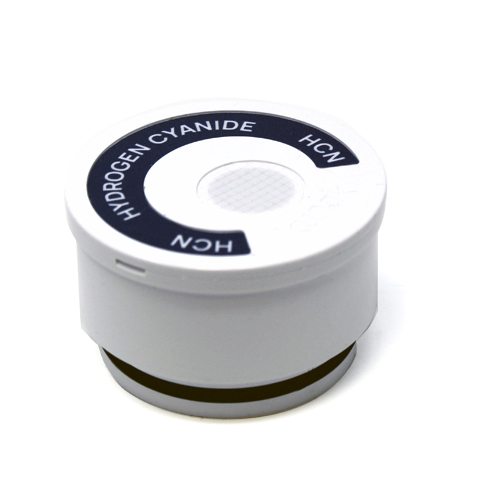

Cartucho de HCN
El cartucho de HCN cuenta con un sensor electroquímico integrado capaz de detectar concentraciones bajas de HCN (por debajo de 1 ppm) y niveles más altos, hasta 50 ppm, con una precisión de ±0,10 ppm. Sin embargo, el sensor de HCN presenta una sensibilidad cruzada significativa a SO2 y NO2.
Para garantizar la máxima precisión cuando se esperan concentraciones elevadas de NO2 y SO2, se recomienda utilizar los cartuchos de NO2, O3 y SO2 junto con el cartucho de HCN. Esta configuración permite que el algoritmo de Kunak compense la sensibilidad cruzada y ofrezca mediciones más precisas.
Especificaciones técnicas
- Rango de medición: rango de concentración medido por el sensor.
- Resolución: unidad de medida más pequeña que puede indicar el sensor.
- Rango de temperatura de funcionamiento: intervalo de temperatura en el que el sensor está clasificado para operar de forma segura y proporcionar mediciones. (**) En el sensor de PM Tipo A: -40 a 50ºC con calentador (más información sobre esta versión bajo petición).
- Rango de funcionamiento de HR: intervalo de humedad en el que el sensor está clasificado para operar de forma segura y proporcionar mediciones.
- Rango de HR recomendado: rango de humedad relativa recomendado para un rendimiento óptimo del sensor. La exposición continua fuera del rango recomendado puede dañar el cartucho.
- Vida útil: periodo de tiempo durante el cual el sensor puede funcionar con eficacia y precisión en condiciones normales.
- Rango de garantía: rango de concentración cubierto por la garantía de Kunak.
- LOD (Límite de detección): medido en condiciones de laboratorio a 20ºC y 50% HR. El límite de detección es la concentración mínima que puede detectarse como significativamente diferente a cero, calculado según la Especificación Técnica CEN/TS 17660.
- Repetibilidad: medida en condiciones de laboratorio a 20ºC y 50% HR. Concordancia entre los resultados de mediciones sucesivas de la misma medida realizadas en las mismas condiciones de medición, según la métrica de la Especificación Técnica CEN/TS 17660.
- Tiempo de respuesta: tiempo que necesita el sensor para alcanzar el 90% del valor estable final.
- Precisión típica - R2: Estadísticas obtenidas entre las mediciones horarias del dispositivo y los instrumentos de referencia en pruebas de campo entre -10 y +30ºC en diferentes ubicaciones. (*) Para el sensor de PM tipo B, el error esperado para PM10 es mayor en presencia de partículas gruesas.
- Precisión típica: para contaminantes criterio es el Error Absoluto Medio (MAE) promedio obtenido entre las mediciones horarias del dispositivo y los instrumentos de referencia durante pruebas de campo de 1 a 8 meses entre -10 y +30ºC en diferentes países. Para otros contaminantes es el error esperado de la medición en la lectura.
- DQO - U(exp) típica: objetivo de Calidad del Dato expresado como la Incertidumbre Expandida en el Valor Límite obtenido entre las mediciones horarias del dispositivo y los instrumentos de referencia para 1 a 8 meses de ensayo de campo entre -10 a +30ºC en diferentes países, basado en la métrica de la Directiva Europea de Calidad del Aire 2024/2881 y de la Especificación Técnica CEN/TS 17660. (*) Para el sensor de PM tipo B, el error esperado para PM10 es mayor en presencia de partículas gruesas.
- Variabilidad típica intramodelo: calculada como la desviación estándar de las medias de los tres sensores en pruebas de campo de 1 a 8 meses entre -10 y +30ºC en diferentes países.
Superíndices A, B, C, D: se refieren a diferentes tipos de cartuchos relacionados con el mismo contaminante objetivo, pero con distintas especificaciones técnicas.
Preguntas frecuentes
¿Los equipos Kunak son certificados ATEX?
Los equipos Kunak están diseñados para el monitoreo perimetral de emisiones difusas o detección de fugas en zonas no clasificadas como ATEX.
Pueden adaptarse para operar en entornos con riesgo de explosión cumpliendo los requisitos de la Zona 1 ATEX, siempre que se configure el sistema adecuadamente.
¿Cada cuánto tiempo se reemplazan los cartuchos y se renueva el software?
La vida útil de los cartuchos depende del tipo de sensor y las condiciones ambientales, con un rango estimado de entre 12 y 36 meses. Puede consultarse más información en la página correspondiente del catálogo.
Los servicios en la nube (Kunak Cloud) se renuevan anualmente para mantener las funciones de análisis, calibración y trazabilidad actualizadas.
¿El equipo es portátil o fijo?
Los equipos Kunak pueden instalarse en farolas, paredes, mástiles o trípodes.
Gracias a su diseño ligero y modular, es posible reubicarlos fácilmente retirando la base y fijándolos en otro punto de la instalación.
¿Cada cuánto se calibra el equipo?
Los sensores se entregan calibrados de fábrica con certificado oficial de calibración.
Para mantener la precisión de las mediciones, se recomienda realizar una calibración o ajuste remoto cada tres meses, o bien tras un cambio de ubicación o de estación del año.
¿Qué opciones de calibración existen?
La calibración puede hacerse mediante tres métodos:
- co-locación con una estación de referencia
- campana de gas (gashood) con botellas patrón
- ajuste remoto utilizando datos históricos para corregir la línea base
La elección dependerá de las necesidades del proyecto y del presupuesto disponible.
¿Se pueden obtener los datos en local (Modbus)?
Sí. Todos los equipos Kunak incorporan el protocolo Modbus RTU RSxx, que permite la transmisión y lectura local de datos sin depender de la conexión a Internet.
¿Cómo se comunica el equipo?
El sistema puede enviar datos mediante conexión celular (4G/3G), Ethernet, Wi-Fi o Modbus, adaptándose a las infraestructuras de red disponibles en cada emplazamiento.
¿Cuál es la duración de la batería?
Los equipos incluyen una batería interna de respaldo con una autonomía de entre 3 y 30 días, dependiendo de la configuración y del tipo de sensor activo.
¿A qué altura debe instalarse el equipo?
Se recomienda una altura de instalación de 3 a 4 metros sobre el suelo, para garantizar representatividad en la medición y evitar interferencias o actos vandálicos.
¿El equipo tiene memoria interna?
Sí. Dispone de memoria interna de alta velocidad capaz de almacenar los datos hasta 15 días sin conexión a Internet, asegurando la continuidad de los registros.
¿Se pueden conectar sondas meteorológicas?
Sí. Kunak AIR Pro admite hasta 6 sondas meteorológicas. Kunak AIR Lite, hasta 2 sondas, según la versión del equipo.
Esto permite correlacionar variables ambientales con las concentraciones de contaminantes.
¿Puedo instalarlo en un vehículo o en un dron para monitoreo en movimiento?
Sí, siempre que la velocidad no supere los 20 km/h. De este modo se garantiza la estabilidad de la medición y la correcta captura de datos ambientales.
¿Cuenta esta tecnología con certificaciones?
Los equipos basados en sensores no se rigen por una certificación única. Kunak valida continuamente sus dispositivos en campo junto a organismos independientes.
Estas pruebas garantizan que los datos cumplen con la Directiva Europea de Calidad del Aire y los estándares de la US EPA.
¿Es obligatorio el uso de la plataforma Kunak AIR Cloud?
Sí. Kunak AIR Cloud es esencial para compensar efectos de temperatura y humedad, ejecutar mantenimiento remoto y autodiagnóstico, corregir la línea base y validar los datos, y asegurar la trazabilidad y fiabilidad de las mediciones.
¿Pueden utilizarse los equipos en interiores?
Sí. Los equipos pueden utilizarse en entornos industriales, ganaderos o logísticos, ofreciendo un control preciso de los contaminantes también en espacios cerrados.
¿Cuál es la diferencia entre el sensor de partículas del AIR Pro y el AIR Lite?
Kunak AIR Pro: Sensor de 24 canales, certificado MCERTS, mide partículas finas y gruesas (PM1, PM2.5, PM10) y cumple con medidas indicativas.
Kunak AIR Lite: Sensor de 5 canales, sin certificación MCERTS, especializado en la detección de partículas finas.
¿Cómo se integran los datos a una tercera plataforma?
Los datos pueden integrarse automáticamente mediante REST API, Modbus o FTP, facilitando la conexión con plataformas de terceros y sistemas de gestión ambiental o industrial.
¿Cuál es la diferencia entre calibración y corrección?
- La calibración ajusta la respuesta del sensor comparando sus datos con una referencia trazable (como una estación de referencia o gas certificado) para determinar su incertidumbre exacta.
- La corrección modifica la respuesta del sensor sin referencia externa para reducir errores y compensar la deriva natural, aunque no permite calcular la incertidumbre con precisión.
En síntesis, la calibración usa una referencia externa y la corrección es un ajuste interno para mantener la fiabilidad del sensor.
Más info en la página 35 del catálogo.
