Sulfure d’hydrogène
Données fiables
sur le H2S
TECHNOLOGIE GasPlug | CONCEPTION BREVETÉE
Où se trouvent-elles ?

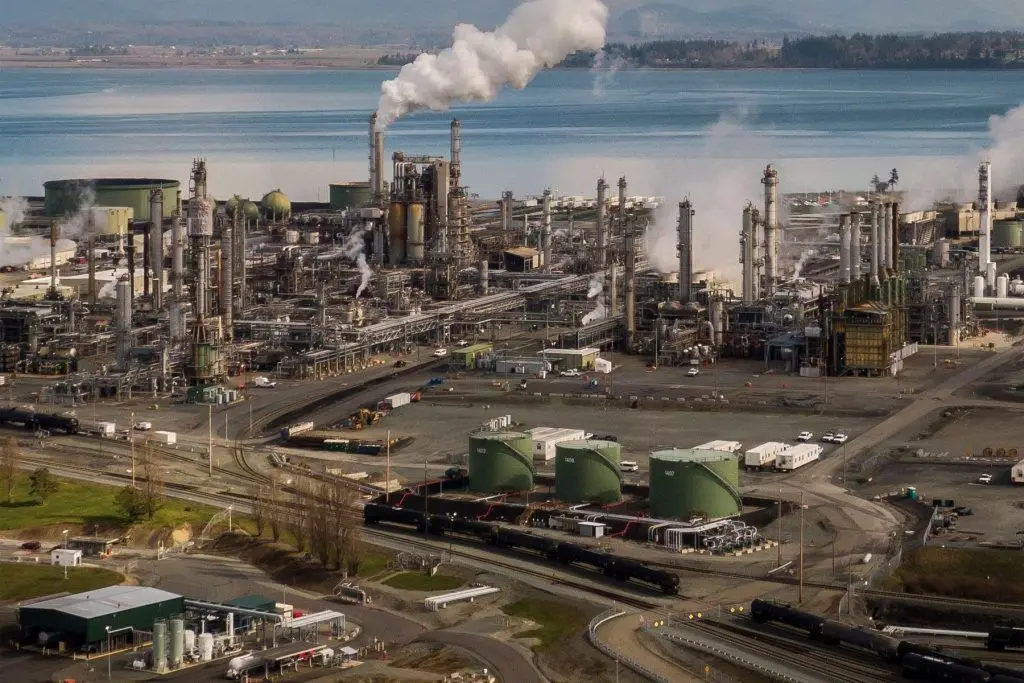

Ce gaz présent dans l’atmosphère est majoritairement d’origine naturelle et provient de la décomposition de matières organiques. Dans les cas d’origine anthropique, il provient de processus au cours desquels des composés soufrés et des matières organiques sont manipulés à des températures élevées. Les usines de pâte à papier, les raffineries de pétrole, les stations d’épuration et les usines textiles produisant de la viscose sont des exemples d’industries qui émettent ce type de gaz.
En quoi sont-ils nocifs ?
Le sulfure d’hydrogène (H2S) affecte principalement les voies respiratoires et provoque notamment des irritations nasales et oculaires, ainsi que des pharyngites. Ce composé peut être détecté de manière olfactive à des concentrations bien inférieures à celles qui peuvent être néfastes pour la santé.
Une exposition de courte durée à des concentrations élevées peut provoquer des maux de tête, des vertiges et des vomissements.

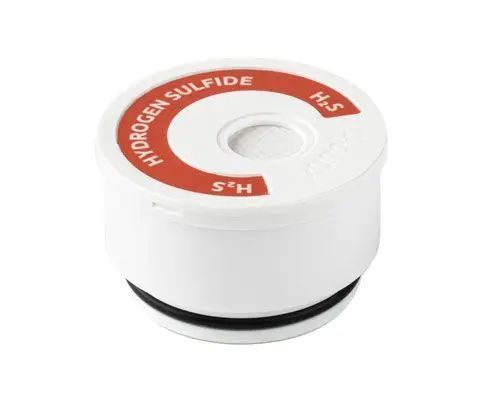

Cartouche de H2S
La cartouche de sulfure d’hydrogène contient un capteur électrochimique très sensible au H2S capable de détecter toute variation de concentration. Cette cartouche réagit également au méthanethiol (CH4S) ainsi qu’à d’autres composés de soufre réduit total (SRT).
Pour couvrir différentes applications, il existe 2 plages de mesure :
- le type A, qui détecte de faibles concentrations mesurées en partie par milliard. Bien que l’algorithme de Kunak corrige bien les variations de température, cette cartouche n’est pas recommandée pour les applications nécessitant des mesures précises de concentrations inférieures à 15 ppb ;
- le type B, une version dotée d’une plus grande plage et capable de mesurer des concentrations allant jusqu’à 20 ppm, avec une précision moindre en cas de faible concentration.
Spécifications techniques
mg/m3, ppm(B)
0 - 20 ppm(B)
0,01 ppm(B)
0,01 ppm(B)
0,01 ppm(B)
± 0,05 ppm(B)
-0,05 ppm ≤ a ≤ +0,05 ppm(B)
< 0,02 ppm(B)
- Plage de mesure : plage de concentration mesurée par le capteur.
- Résolution : plus petite unité de mesure que le capteur peut indiquer.
- Plage de température de fonctionnement : intervalle de température dans laquelle le capteur est conçu pour fonctionner en toute sécurité et fournir des mesures.
- Plage de HR de fonctionnement (plage de HR recommandée) : intervalle d’humidité dans laquelle le capteur est conçu pour fonctionner en toute sécurité et fournir des mesures.
- Durée de vie utile : durée de vie du capteur dans des conditions normales.
- Plage de garantie : limite couverte par la garantie.
- LOD (limite de détection) : mesurée dans des conditions de laboratoire à une température de 20 ºC et une HR de 50 %. La limite de détection est la concentration minimale qui peut être détectée comme significativement différente d’une concentration de gaz nulle, conformément à la métrique de la spécification technique CEN/TS 17660-1:2022.
- Répétabilité (mesurée dans des conditions de laboratoire à une température de 20 ºC et une HR de 50 %) : degré de concordance entre les résultats de la même mesure effectuée plusieurs fois successivement dans les mêmes conditions de mesure, selon la métrique de la spécification technique CEN/TS 17660-1:2022.
- Temps de réponse : temps nécessaire au capteur pour atteindre 90 % de la valeur finale stable.
- Métrique statistique : statistiques obtenues entre les mesures horaires du dispositif et des instruments de référence pendant 1 à 8 mois d’essais sur le terrain à une température comprise entre -10 et +30 ºC dans différents pays. (*) Le taux d’erreur attendu pour les PM10 est plus élevé en présence de particules grossières.
- Erreur moyenne absolue : il s’agit de l’erreur moyenne absolue (EMA) obtenue entre les mesures horaires du dispositif et des instruments de référence dans le cadre d’essais sur le terrain pendant 1 à 8 mois à une température comprise entre -10 et +30 ºC dans différents pays.
- Erreur : il s’agit de l’erreur du capteur dans la mesure de lecture ou de la pleine échelle.
- OQD-Typique U(exp) : objectif de qualité des données exprimé comme l’incertitude élargie de la valeur limite obtenue entre les mesures horaires du dispositif et des instruments de référence dans le cadre d’essais sur le terrain pendant 1 à 8 mois à une température comprise entre -10 et +30 ºC dans différents pays, sur la base des paramètres de la directive européenne sur la qualité de l’air 2008/50/CE et de la spécification technique CEN/TS 17660-1:2022. (*) Le taux d’erreur attendu pour les PM10 est plus élevé en présence de particules grossières.
- Variabilité typique à l’intérieur du modèle : calculée comme l’écart type des moyennes des trois capteurs lors d’un essai sur le terrain pendant 1 à 8 mois à une température comprise entre -10 et +30 ºC dans différents pays.
