LDAR : détection et réparation intelligente des fuites industrielles

Les systèmes LDAR (Leak Detection and Repair) sont des programmes techniques avancés destinés à détecter les émissions fugitives industrielles. Leur conception vise à identifier et réparer les pertes invisibles de gaz ou de vapeurs dans des secteurs critiques tels que la chimie, la pétrochimie et l’énergie. Ces fuites proviennent généralement de vannes, de brides, de réservoirs ou d’équipements de procédé ; même lorsqu’elles sont de faible ampleur, elles peuvent entraîner une dégradation de la performance de l’installation, avec pour conséquence une perte de produit générant des dommages économiques, des risques pour la sécurité (incendies et explosions) et des sanctions environnementales liées à l’augmentation des émissions dans l’atmosphère, en violation de la réglementation applicable qui encadre les niveaux d’émission autorisés.

Ces systèmes s’appuient sur des méthodologies telles que la Méthode 26 de l’EPA pour la mesure des halogénures d’hydrogène et des halogènes, et apportent une valeur tangible en combinant le respect de la réglementation avec la réduction des coûts opérationnels et l’amélioration de la sécurité industrielle grâce à la mise en œuvre d’une surveillance continue et prédictive.

Dans cet article, nous analyserons pourquoi les systèmes LDAR sont essentiels pour l’industrie moderne, quels secteurs industriels sont légalement tenus de mettre en place un programme LDAR complet, quel est le cadre réglementaire applicable et quelles sont les technologies de surveillance continue, avec capteurs avancés, permettant la détection de ces émissions fugitives.

Qu’est-ce qu’un système LDAR et pourquoi est-il essentiel dans l’industrie moderne ?

Un système LDAR est un programme technique et de gestion structuré pour localiser, quantifier et réparer les émissions fugitives industrielles. La traçabilité du système permet de démontrer, à l’aide de preuves objectives, que chaque fuite a été mesurée, corrigée et vérifiée.

Dans des secteurs critiques tels que la chimie, la pétrochimie et l’énergie, sa mise en œuvre est indispensable, car elle transforme un problème diffus et invisible (réparti sur des centaines de points de procédé simultanés) en un cycle de gestion contrôlé et traçable, permettant de prioriser les équipements, de réduire les pertes de produit, d’atténuer les risques opérationnels et de soutenir la conformité réglementaire ainsi que les engagements ESG de l’organisation.

Pour des installations en pleine conformité réglementaire, des programmes LDAR avec 3 inspections par an ont réduit en pratique les sources d’émission détectées de 51 %, contre 67,7 % prévus par les simulations. Wilde, S. E., Tyner, D. R., & Johnson, M. R. (2025).

Définition de LDAR (Leak Detection and Repair)

LDAR (Leak Detection and Repair) est un programme structuré visant à détecter, quantifier et réparer les fuites de gaz ou de composés organiques volatils dans des installations industrielles. Il se concentre sur les émissions fugitives, c’est-à-dire celles qui ne sont pas rejetées par une cheminée ou un point canalisé, mais qui s’échappent de manière diffuse à travers des vannes, brides, pompes, compresseurs ou joints soumis à pression, à l’usure ou à la corrosion.

Bien que chaque fuite puisse être de faible ampleur, son effet cumulé peut être significatif d’un point de vue environnemental, économique et sécuritaire.

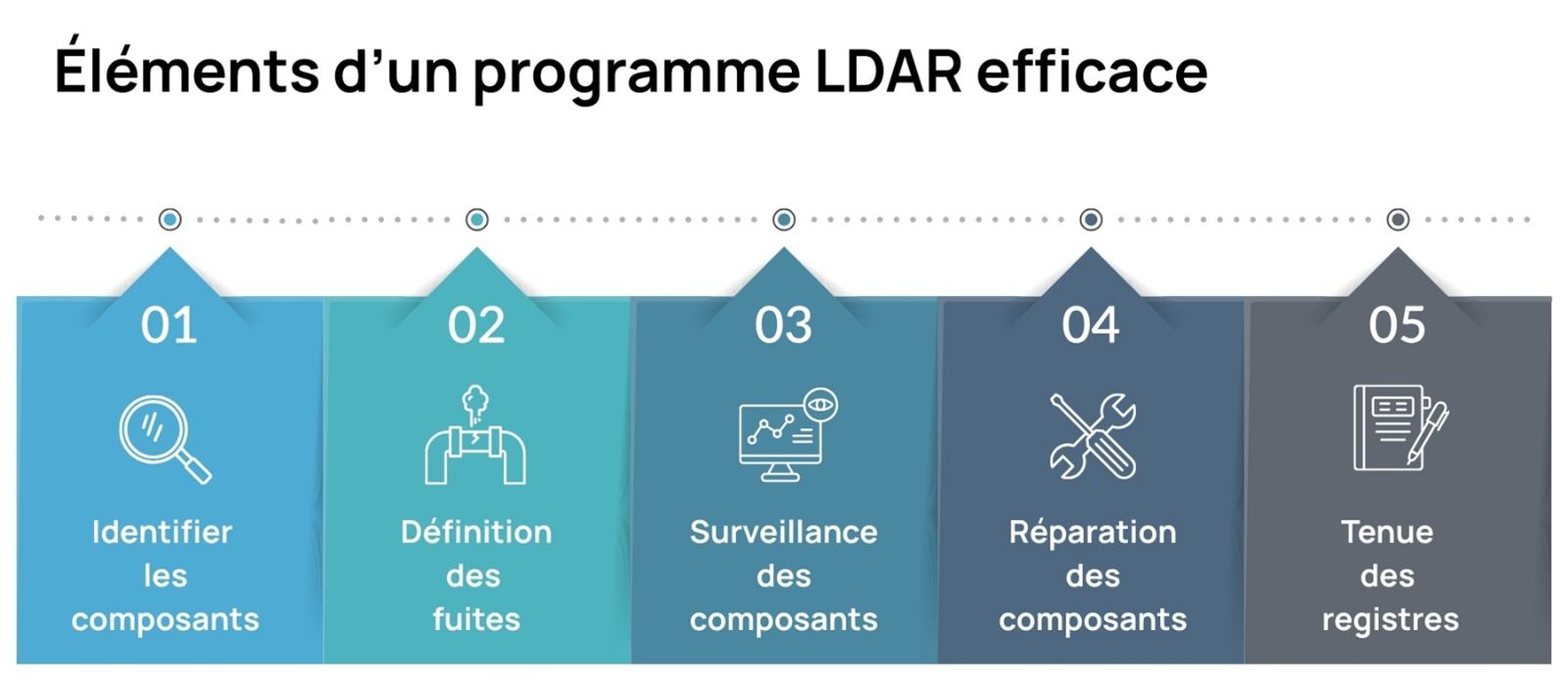

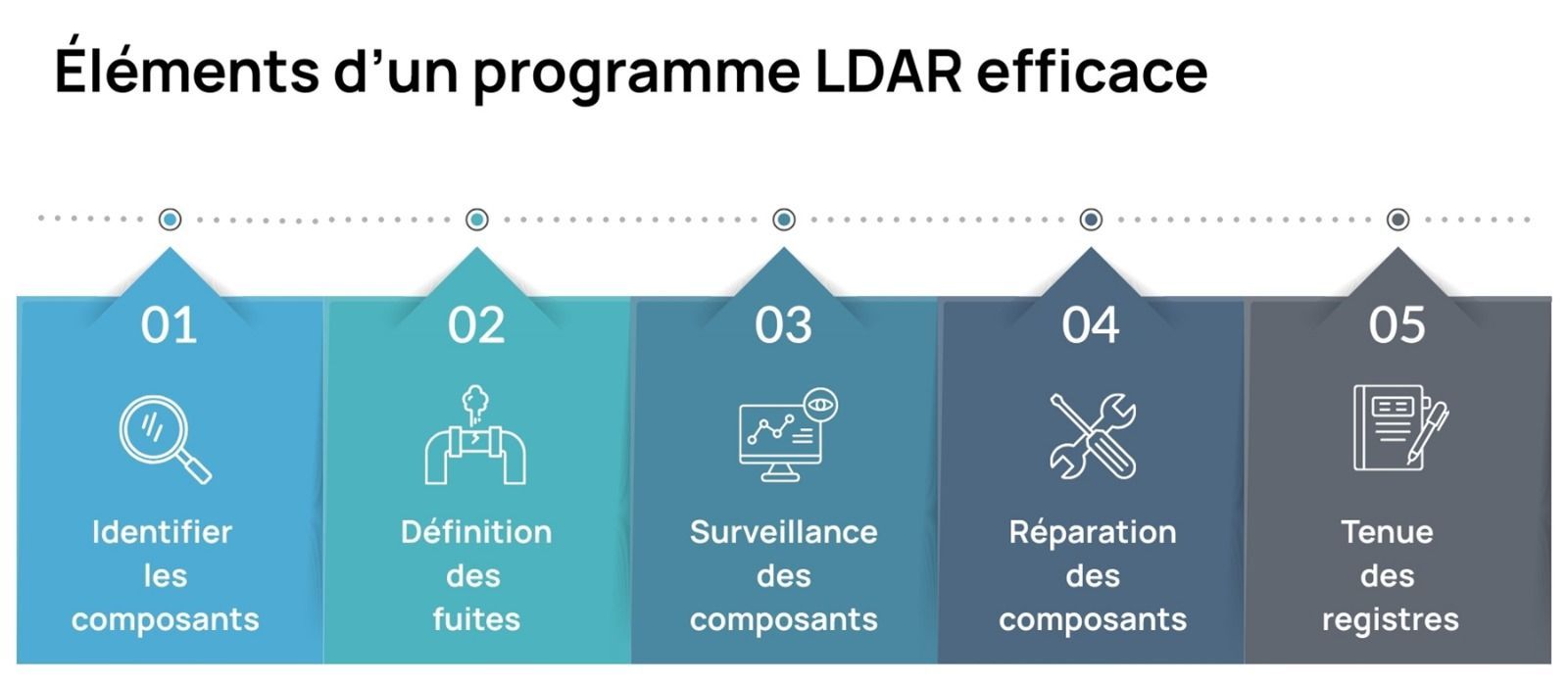

Un programme LDAR efficace implique :

• Inventaire des composants potentiellement émetteurs.
• Surveillance périodique ou continue.
• Définition de seuils de fuite conformément à la réglementation.
• Réparation dans les délais établis et vérification ultérieure.
• Traçabilité documentaire pour audits et inspections.

Son application est soutenue par des cadres réglementaires internationaux tels que le Clean Air Act (40 CFR Part 60 et 63) aux États-Unis, les guides techniques de l’EPA (EPA-305-D-07-001), la Directive 2010/75/UE relative aux émissions industrielles, les documents BREF des Meilleures Techniques Disponibles et la norme UNE-EN 15446 en Europe.

Aujourd’hui, le LDAR évolue des inspections ponctuelles vers des modèles de surveillance continue et d’intégration numérique, renforçant la conformité réglementaire et permettant une gestion préventive des émissions fugitives.

Éléments d’un système LDAR

L’approche systématique LDAR est la méthode la plus efficace face à des actions ponctuelles, car elle transforme un problème diffus (fuites réparties sur des centaines ou des milliers de points d’un procédé industriel) en un cycle de gestion contrôlé, reproductible et auditable. Pour y parvenir, un système LDAR intègre cinq éléments qui doivent fonctionner de manière coordonnée :

Inventaire des composants potentiellement émetteurs (points LDAR)

Le point de départ consiste à savoir exactement ce qui existe et où cela se trouve. L’inventaire recense tous les composants susceptibles de fuir : type d’équipement, emplacement, service (fluide, pression, température), matériau et accessibilité. Sans un inventaire robuste et actualisé, il n’y a pas de véritable LDAR, seulement des inspections aléatoires. Cet inventaire devient la base de données opérationnelle du programme : chaque point LDAR possède un identifiant unique, un historique d’inspections, de réparations et de résultats de vérification.

Méthodologie de détection

Il n’existe pas de méthode unique valable ; le choix dépend du composé, de la sensibilité requise, de la fréquence d’inspection et du budget. Les principales approches sont :

• Instrumentation portable (détecteurs PID à photoionisation, analyseurs électrochimiques, NDIR) : permettent de mesurer la concentration au point de fuite avec une grande sensibilité et constituent la base de méthodologies réglementées telles que la Méthode 21 de l’EPA pour les COV ou la Méthode 26 de l’EPA pour les halogénures d’hydrogène et les halogènes.
• Imagerie optique des gaz (OGI / caméras thermographiques de gaz) : permettent de visualiser la fuite en temps réel et de couvrir de vastes zones en moins de temps, particulièrement utiles pour la présélection des points critiques ou l’inspection de zones difficiles d’accès.
• Surveillance continue : sur des points à haut risque ou à forte criticité où des capteurs fixes avec alarmes en temps réel, intégrés au système de contrôle de l’installation (DCS/SCADA), permettent de détecter des anomalies entre les inspections périodiques.

Équipements critiques inspectés dans le cadre d’un système LDAR

Bien que l’ampleur des émissions fugitives dépende directement du procédé industriel concerné (composition du fluide, pression, température, cycles d’exploitation), les équipements critiques généralement inclus dans un programme LDAR sont les suivants :

Vannes

Ce sont les composants les plus nombreux dans toute installation de procédé et, par conséquent, ceux qui ont le plus grand poids statistique dans l’inventaire LDAR. Les zones de fuite prioritaires sont les garnitures de tige (usure due aux cycles d’ouverture et de fermeture, à la température et à la pression différentielle) et les connexions en ligne (filetages, assemblages à brides de la vanne elle-même). La fatigue mécanique accumulée en raison de leur fonctionnement fréquent et des changements de régime rend les vannes de régulation et de contrôle particulièrement susceptibles de développer des fuites progressives qui, sans suivi, passent inaperçues jusqu’à devenir significatives.

Brides et assemblages

Les joints, la boulonnerie et l’alignement sont les éléments critiques. Les brides sont sensibles à trois principaux mécanismes de dégradation : la vibration transmise par le procédé ou les équipements voisins (qui desserre l’assemblage), le tassement du joint après mise en service ou arrêt (qui réduit la force d’étanchéité) et les cycles thermiques (dilatation et contraction différentielles des matériaux qui détériorent le joint). Une bride mal alignée lors du montage (problème fréquent sur les grands diamètres) peut générer une fuite diffuse dès la première mise en service.

Réservoirs

Les réservoirs de stockage présentent de multiples points d’émission potentiels qui ne sont pas toujours au centre d’une inspection conventionnelle : évents et soupapes de pression/vide (pouvant fonctionner involontairement hors de leur plage de conception), joints de toit flottant (dans les réservoirs à toit flottant externe ou interne, où l’usure du joint primaire ou secondaire constitue une source significative d’émissions de COV), trappes de visite et accessoires (joints détériorés, fermetures défectueuses) et connexions de fond et latérales (soumises à la pression hydrostatique et au risque de corrosion).

Pompes

Les pompes réunissent trois conditions favorisant les fuites : friction mécanique continue, gradients de température et fréquence élevée d’interventions de maintenance. Les points les plus critiques sont les garnitures mécaniques (dont la dégradation peut être progressive et difficile à détecter visuellement jusqu’à ce que la fuite devienne évidente), les garnitures de presse-étoupe (nécessitant un ajustement périodique) et les purges et évents (parfois gérés manuellement et pouvant rester ouverts ou mal fermés).

Dans son ensemble, un système LDAR conçu de manière optimale ne se limite pas à l’inspection ; il doit :

• Décider où concentrer les ressources en priorisant selon la criticité et la probabilité de fuite.
• Choisir la méthode de détection selon le composé, l’accessibilité et la sensibilité requise.
• Définir la fréquence d’inspection en fonction de l’historique, du régime d’exploitation et des exigences réglementaires.
• Déterminer quand réparer selon des critères de seuil et des délais basés sur la criticité.
• Démontrer que la fuite a été éliminée par une vérification fondée sur des preuves objectives et un enregistrement auditable.

Ce n’est que lorsque ces cinq axes sont alignés que le LDAR cesse d’être un programme de conformité réactif et devient un outil de gestion opérationnelle et d’amélioration continue.

Impact des fuites sur les coûts et la sécurité

Les émissions fugitives industrielles ne constituent ni un problème mineur ni un phénomène isolé. Leur impact s’étend sur quatre dimensions qui, combinées, justifient à elles seules la mise en place d’un système LDAR structuré.

Une installation pétrochimique conventionnelle comptant plus de 20 000 composants peut émettre entre 600 et 700 tonnes de COV par an en raison des fuites d’équipements ; les fuites au niveau des vannes et des connexions représentent plus de 90 % du total. La réparation des composants présentant une détection supérieure à 10 000 ppm permet de réduire environ 70 % des émissions ; en réparant ceux dépassant 500 ppm, la réduction peut atteindre 90 %. Jinbo, Z. et Ming, C. (2018).

Perte de produit

Il s’agit d’un coût qui n’apparaît pas sur la facture. Chaque fuite représente un produit déjà acheté, transformé et énergétiquement valorisé, qui n’atteint pas sa destination. Il est perdu sous forme de vapeur ou de gaz dans l’air, sans valeur récupérable. Dans les procédés utilisant des matières premières ou intermédiaires à forte valeur (solvants halogénés, gaz spéciaux, hydrocarbures légers), même des fuites de faible débit sur de multiples points peuvent générer des pertes économiques significatives au fil de l’année.

Risques opérationnels

Une fuite non détectée à temps passe d’invisible à critique. Elle peut évoluer d’une anomalie mineure vers un incident grave de procédé. Les principaux vecteurs de risque sont :

• Atmosphères inflammables ou explosives : l’accumulation de vapeurs en dessous du seuil olfactif dans des espaces confinés ou des zones comportant des sources d’ignition constitue l’un des scénarios les plus dangereux dans l’industrie chimique et pétrochimique.
• Exposition toxique ou corrosive : les travailleurs exposés de manière chronique à de faibles concentrations de composés tels que l’ammoniac, le chlore, les halogénures d’hydrogène ou le benzène accumulent un risque sanitaire, même sans perception d’odeurs alarmantes ; les équipements subissent également une dégradation accélérée due à la corrosion.
• Récurrence liée à une cause racine non résolue : une fuite mal réparée (joint inadapté, serrage insuffisant, vibration non corrigée) réapparaît en quelques semaines. Sans analyse des causes profondes, la maintenance reste durablement réactive.

Compte tenu de l’ensemble de ces facteurs, la véritable valeur du LDAR réside dans la transition vers une détection précoce, une priorisation selon la criticité et une clôture documentée du cycle correctif.

Amendes et sanctions

Les émissions fugitives industrielles sont de plus en plus encadrées par des réglementations aux niveaux mondial et sectoriel, telles que celles applicables au raffinage, à la chimie organique ou aux grandes installations de combustion, qui imposent des obligations de contrôle, de surveillance et de maintenance des équipements émetteurs.

Un LDAR doté de dossiers solides et cohérents rend la conformité démontrable grâce à un inventaire actualisé, des inspections réalisées selon la fréquence établie, des réparations effectuées dans les délais et des vérifications documentées.

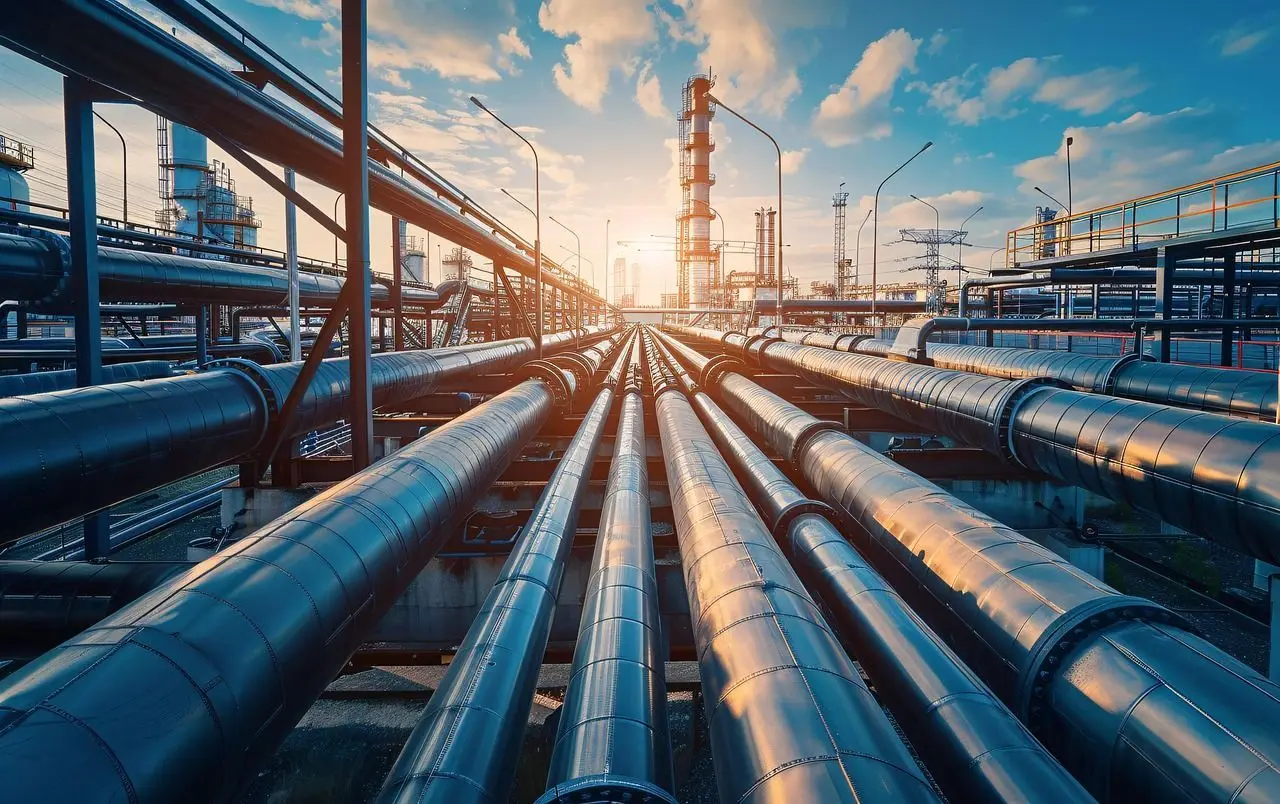

Ce corpus de preuves réduit substantiellement le risque de non-conformités lors des inspections réglementaires et facilite la défense en cas de sanctions.

Impact sur l’ESG

Les émissions fugitives affectent directement les indicateurs environnementaux exigés par des cadres tels que la CSRD (Corporate Sustainability Reporting Directive) ou le EMAS pour les émissions de COV et de polluants spécifiques, et, lorsque le procédé inclut du méthane ou d’autres gaz à effet de serre, l’empreinte climatique de l’installation. Un LDAR correctement mis en œuvre apporte trois actifs ESG de grande valeur :

• Transparence : des données traçables, auditables et comparables dans le temps, qui soutiennent les rapports de durabilité avec des preuves concrètes.
• Réduction quantifiable : le taux de fuite, le nombre de points actifs et leur évolution temporelle constituent des KPI concrets démontrant une amélioration environnementale réelle.
• Gouvernance opérationnelle : des procédures définies, des responsabilités attribuées et un suivi des indicateurs renforcent la crédibilité auprès des auditeurs, des clients industriels, des assureurs et des institutions financières appliquant des critères ESG.

Cadre réglementaire : LDAR et conformité environnementale

Réglementation LDAR aux États-Unis et en Europe

La réglementation LDAR trouve son origine et son développement le plus avancé aux États-Unis, où le Clean Air Act (CAA) établit le cadre juridique fondamental pour le contrôle des émissions fugitives industrielles. Sous ce cadre, l’EPA a élaboré un ensemble de normes spécifiques imposant la mise en œuvre de programmes LDAR dans les installations industrielles manipulant des composés organiques volatils et des polluants atmosphériques dangereux (HAP/VHAP).

• NSPS (New Source Performance Standards) : normes de performance applicables aux nouvelles sources fixes, avec des exigences LDAR spécifiques par secteur (raffinage, chimie organique, distribution de gaz naturel, etc.).
• NESHAP (National Emission Standards for Hazardous Air Pollutants) : normes d’émission pour les polluants dangereux, incluant des obligations de surveillance, des fréquences d’inspection, des seuils de fuite et des délais de réparation selon le type de composant et de composé.
• RCRA (Resource Conservation and Recovery Act), parties 264 et 265 du 40 CFR Part 60 (Code of Federal Regulations des États-Unis, Titre 40 — Protection de l’environnement), avec des normes relatives aux fuites d’équipements applicables aux installations de traitement, de stockage et d’élimination des déchets dangereux.
• SIPs (State Implementation Plans) : de nombreux États intègrent par référence les exigences fédérales LDAR ou imposent des exigences plus strictes en fonction de leurs objectifs de qualité de l’air.

L’EPA estime que la mise en œuvre d’un programme LDAR dans les raffineries peut réduire les émissions provenant des fuites d’équipements jusqu’à 63 %, et jusqu’à 56 % dans les installations chimiques. Ces données font du LDAR non seulement une obligation réglementaire, mais également l’une des mesures de réduction des émissions les plus rentables disponibles dans l’industrie de procédé.

En Europe, le cadre équivalent repose principalement sur la Directive relative aux émissions industrielles (IED, Directive 2010/75/UE), révisée par la Directive 2024/1785/UE, ainsi que sur les documents relatifs aux Meilleures Techniques Disponibles (BAT/BREF) par secteur, qui établissent les exigences de gestion et de contrôle des émissions fugitives applicables aux installations disposant d’une autorisation environnementale intégrée.

Méthode 26 de l’EPA et émissions d’halogénures d’hydrogène

La Méthode 26 de l’EPA (Determination of Hydrogen Halide and Halogen Emissions from Stationary Sources — Non-isokinetic Method) est la méthode de référence pour la mesure des émissions d’halogénures d’hydrogène (HX), notamment HCl (chlorure d’hydrogène), HBr (bromure d’hydrogène) et HF (fluorure d’hydrogène), ainsi que des halogènes moléculaires (X₂), principalement Cl₂ (chlore) et Br₂ (brome), issues de sources fixes industrielles.

La Méthode 26 est une méthode non isocinétique, adaptée aux sources n’émettant pas de particules acides significatives. Lorsque la source est équipée d’un laveur humide ou émet des particules d’halogénures acides, il convient d’utiliser la Méthode 26A (variante isocinétique), qui intègre la capture des particules dans le train d’échantillonnage.

La pertinence de la Méthode 26 pour l’industrie chimique et pétrochimique est particulièrement notable dans les procédés générant ou manipulant des composés halogénés : synthèse du chlore et de ses dérivés, production de fluorures inorganiques ou organiques, procédés utilisant le HF comme catalyseur (alkylation en raffinage), incinération de déchets halogénés ou traitement de gaz de combustion contenant du chlore. Dans ces environnements, son intégration dans un programme LDAR comme méthode de quantification des fuites sur sources fixes et comme outil de vérification post-réparation fournit une preuve analytique de référence, valable pour les inspections réglementaires et les audits de conformité.

Comment fonctionnent les systèmes LDAR modernes ?

Les systèmes LDAR ont connu une transformation opérationnelle profonde au cours de la dernière décennie. Le modèle traditionnel, fondé sur des campagnes d’inspection périodiques avec instrumentation portable, des techniciens se déplaçant point par point et des enregistrements sur papier ou tableur, présente une limitation structurelle évidente : entre deux inspections consécutives, une fuite peut rester active pendant des jours, des semaines ou des mois sans être détectée. Cet intervalle aveugle représente une perte de produit accumulée, une exposition continue et un risque opérationnel non maîtrisé.

Des inspections manuelles à la surveillance continue

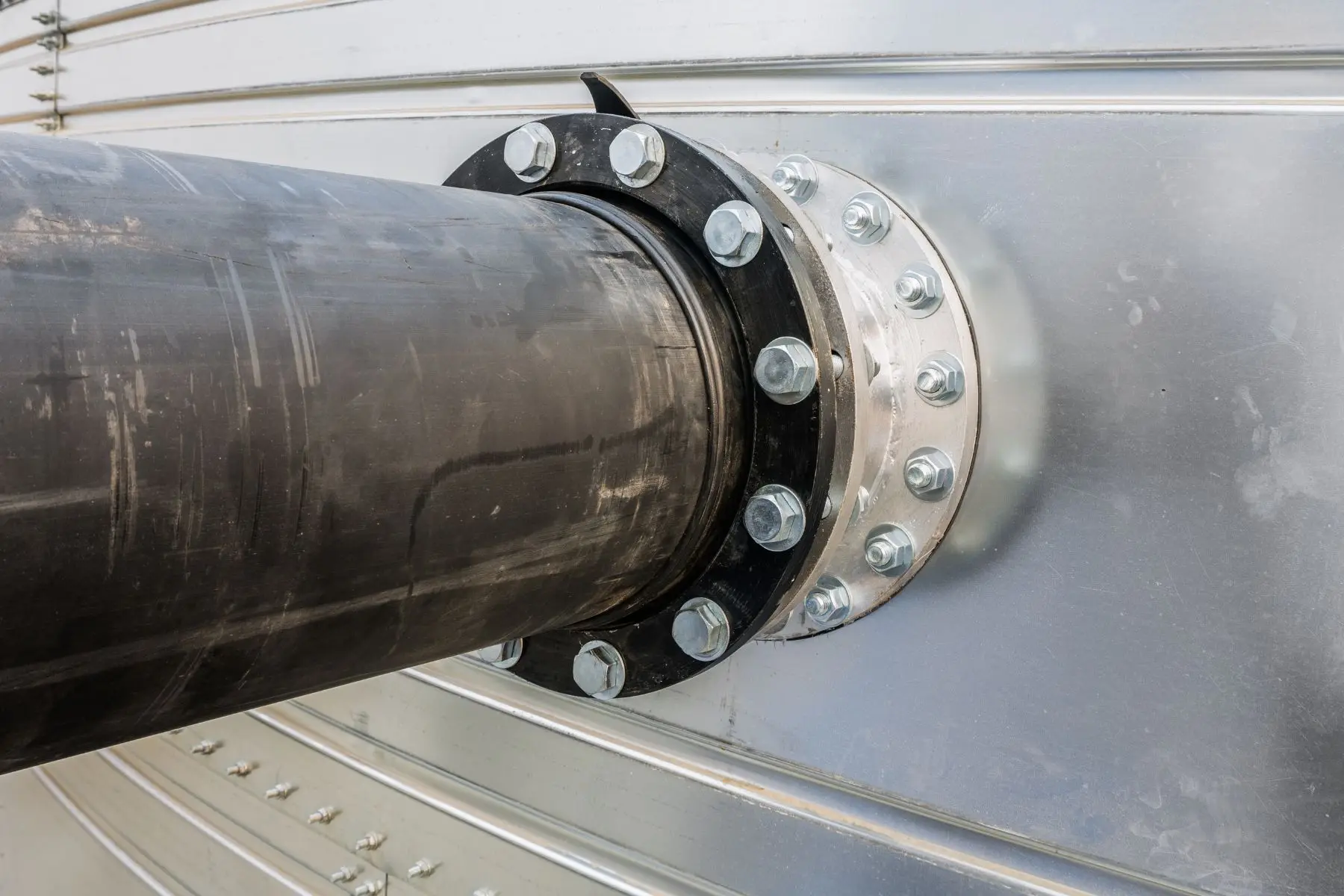

Le changement majeur consiste à passer de l’échantillonnage ponctuel (inspecter selon un calendrier) à une surveillance continue (détection en temps réel). Cette transition n’élimine pas les inspections périodiques selon des méthodologies réglementées, qui restent nécessaires pour la conformité et la quantification formelle des émissions, mais elle les complète par une stratégie de détection permanente réduisant le délai entre l’apparition d’une fuite et son identification, passant de plusieurs jours ou semaines à quelques minutes.

Capteurs IoT pour la détection de gaz industriels

Les capteurs de gaz connectés IoT, intégrés aux points critiques de l’installation, surveillent en continu la présence de gaz, les variations de pression et de température, et envoient des alertes automatiques aux équipes de terrain en temps réel, permettant une réponse proactive que les modèles d’inspection périodique ne peuvent atteindre.

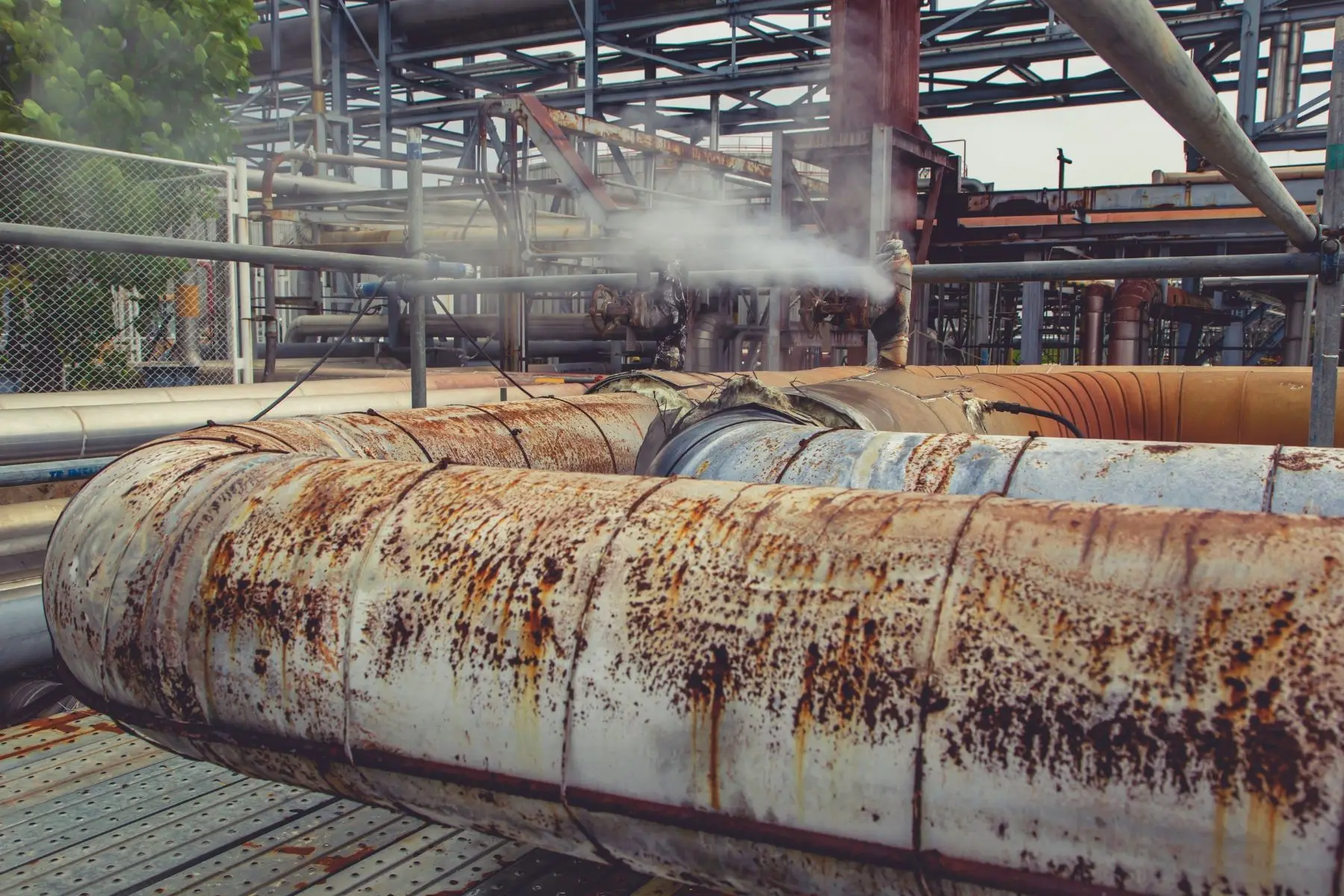

Selon le composé à détecter, la sensibilité requise et les conditions environnementales analysées, les capteurs industriels utilisés dans les systèmes LDAR reposent sur deux principes majeurs :

• Électrochimiques : ils fonctionnent par réaction du gaz avec une électrode en présence d’un électrolyte, générant un signal de courant proportionnel à la concentration du gaz. Ils sont adaptés aux gaz toxiques tels que HF, HCl, Cl₂, NH₃, H₂S ou CO. Leur principal avantage réside dans leur grande sélectivité ; leur limite concerne la durée de vie de l’électrode (1 à 3 ans) et leur sensibilité aux variations de température et d’humidité, limitation compensée dans les équipements Kunak par des algorithmes de correction en fonctionnement.
• Optiques (NDIR, TDLAS, OGI) : fondés sur l’absorption du rayonnement infrarouge ou visible par le gaz. Les capteurs NDIR (Non-Dispersive InfraRed) sont largement utilisés pour le méthane (CH₄), le dioxyde de carbone (CO₂) et les composés organiques volatils (COV). Les systèmes TDLAS (Tunable Diode Laser Absorption Spectroscopy) offrent une grande sélectivité et sensibilité pour des gaz d’intérêt industriel tels que HF ou CH₄, tandis que les caméras OGI (Optical Gas Imaging) permettent de visualiser les fuites sur de larges zones sans contact direct avec la source d’émission. En général, les capteurs optiques présentent une meilleure stabilité à long terme et une dérive plus faible que les capteurs électrochimiques, bien que leur coût soit généralement plus élevé.

La combinaison de ces deux principes, optique pour le balayage de zone et électrochimique pour la quantification ponctuelle, constitue l’approche la plus efficace dans les installations complexes, en exploitant les avantages de chaque technologie au stade du cycle LDAR où elle est la plus performante.

L’architecture d’un LDAR avancé ne repose pas sur des capteurs isolés, mais sur des réseaux distribués dans lesquels chaque nœud communique avec une plateforme centrale via des protocoles de communication sans fil adaptés aux environnements industriels :

• Réseaux mobiles 2G, 3G et 4G : offrent une vitesse de transmission élevée et une large couverture dans les environnements industriels disposant d’un accès cellulaire. La 4G/LTE permet une transmission en temps réel à faible latence, adaptée aux systèmes d’alerte immédiate et à l’envoi de séries temporelles denses ; la 2G/3G reste fonctionnelle dans les zones à infrastructure mobile basique et exigences de transmission modérées.
• Wi-Fi (IEEE 802.11) : assure une haute vitesse de transfert et une faible latence dans le périmètre couvert par l’installation, sans coûts de données. C’est l’option la plus efficace pour des réseaux denses de capteurs en intérieur ou dans des zones de procédé dotées d’une infrastructure réseau propre ; sa limite réside dans sa portée réduite et la nécessité d’une infrastructure de points d’accès.
• Protocoles industriels (Modbus, HART, OPC-UA) : pour une intégration directe aux systèmes de contrôle de l’installation (DCS/SCADA), permettant d’intégrer les données des capteurs de fuite au tableau de bord opérationnel en temps réel.
• LoRaWAN : longue portée et faible consommation énergétique, idéal pour des installations étendues telles que raffineries ou parcs de réservoirs, avec des nœuds alimentés par batterie pendant plusieurs années. Ses limites sont une bande passante réduite et une latence élevée, ce qui le rend peu adapté aux alertes critiques nécessitant une réponse immédiate.
• NB-IoT / LTE-M : communication mobile basse consommation utile en l’absence d’infrastructure Wi-Fi. Sa principale contrainte est la dépendance à la couverture de l’opérateur mobile, des coûts récurrents potentiels et des limitations de débit restreignant le volume de données transférables.

Avec une architecture en réseau, la détection des fuites industrielles devient un processus continu basé sur les données : les concentrations mesurées par chaque capteur sont enregistrées avec horodatage, comparées à des seuils prédéfinis, déclenchent des alertes automatiques en cas de dépassement et alimentent des analyses de tendances permettant d’identifier les équipements en dégradation progressive avant que la fuite ne devienne significative.

Le résultat est un système qui ne se contente pas de détecter, mais qui prévoit et priorise, transformant le LDAR en un outil de maintenance prédictive intégrée.

Surveillance continue et maintenance prédictive

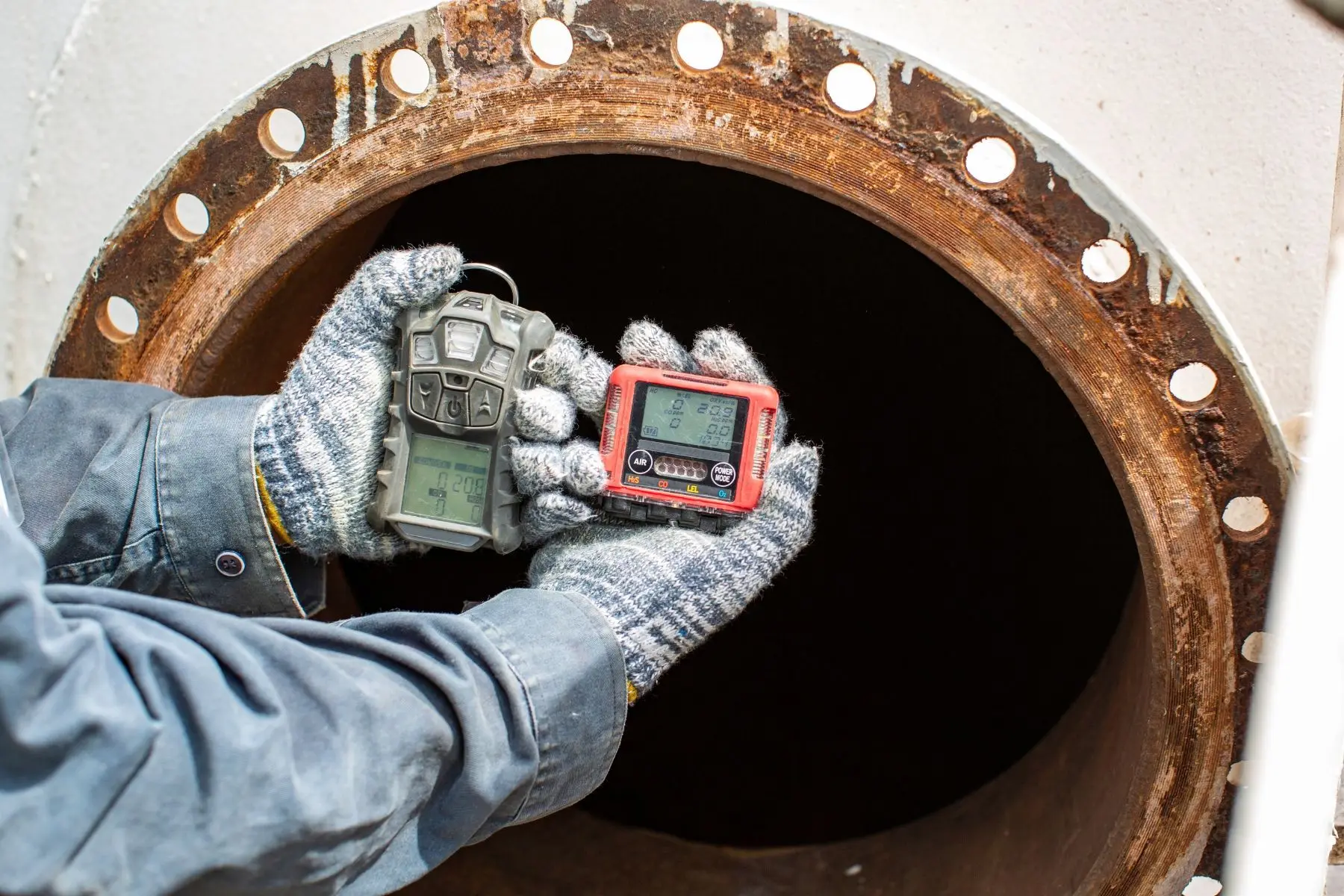

La surveillance continue représente le saut qualitatif le plus significatif dans l’évolution des programmes LDAR. Il s’agit du passage d’un système qui détecte les fuites uniquement lors des inspections à un système qui surveille en permanence et génère des alertes dès qu’une anomalie apparaît. Ce changement n’est pas seulement technologique, il constitue une transformation opérationnelle qui redéfinit le rôle du LDAR dans la gestion de l’installation.

Détection précoce des émissions fugitives

L’intervalle entre deux inspections périodiques constitue structurellement une période d’invisibilité. Toute fuite survenant entre deux campagnes reste active pendant cette période, émettant et accumulant des pertes jusqu’à ce que la prochaine inspection l’identifie. Dans les installations avec des cycles d’inspection trimestriels ou semestriels, fréquemment établis dans de nombreux programmes LDAR de base, cet intervalle peut représenter des semaines ou des mois d’émissions continues non maîtrisées.

La surveillance continue élimine cet intervalle. Un réseau de capteurs fixes avec transmission de données en temps réel transforme chaque point critique de l’inventaire LDAR en un point de vigilance permanent. Toute variation de concentration au-dessus du seuil défini déclenche une alerte automatique, localisée et horodatée, permettant à l’équipe terrain d’intervenir en quelques minutes au lieu de plusieurs jours. La détection précoce a un impact direct et mesurable : plus le délai entre le début de la fuite et sa réparation est court, plus la quantité de produit émise est faible, plus l’exposition cumulée des travailleurs diminue et plus le risque d’escalade vers un incident de procédé est réduit.

Du point de vue du respect réglementaire, la surveillance continue apporte un niveau de preuve que les programmes fondés exclusivement sur des campagnes périodiques ne peuvent fournir. Les enregistrements continus de concentration par point, avec une traçabilité temporelle complète, démontrent non seulement que les inspections ont été réalisées aux dates prévues, mais aussi que l’installation a été sous surveillance active ininterrompue.

Réduction des coûts opérationnels

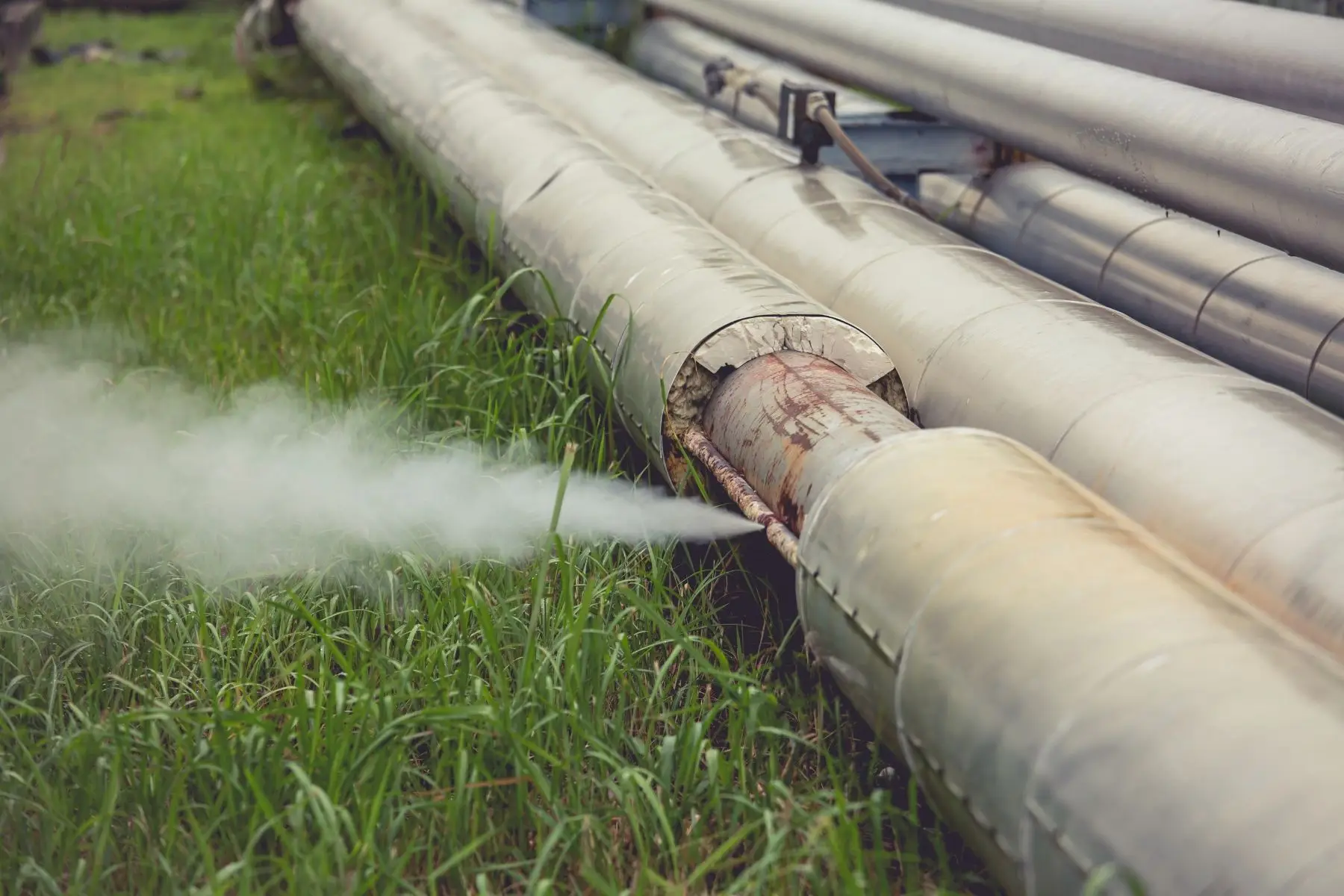

La surveillance continue génère un flux de données historiques qui, analysées à l’aide d’outils statistiques, permettent d’identifier des schémas de dégradation avant qu’ils ne se traduisent par une fuite. Un capteur enregistrant une tendance croissante de concentration en un point donné, même si elle reste sous le seuil d’alarme, indique qu’un composant est en cours de détérioration. Intervenir dans cette fenêtre, de manière planifiée et avec des ressources préparées, est ce qui distingue la maintenance prédictive de la maintenance corrective. L’intervention se produit avant la défaillance, et non après.

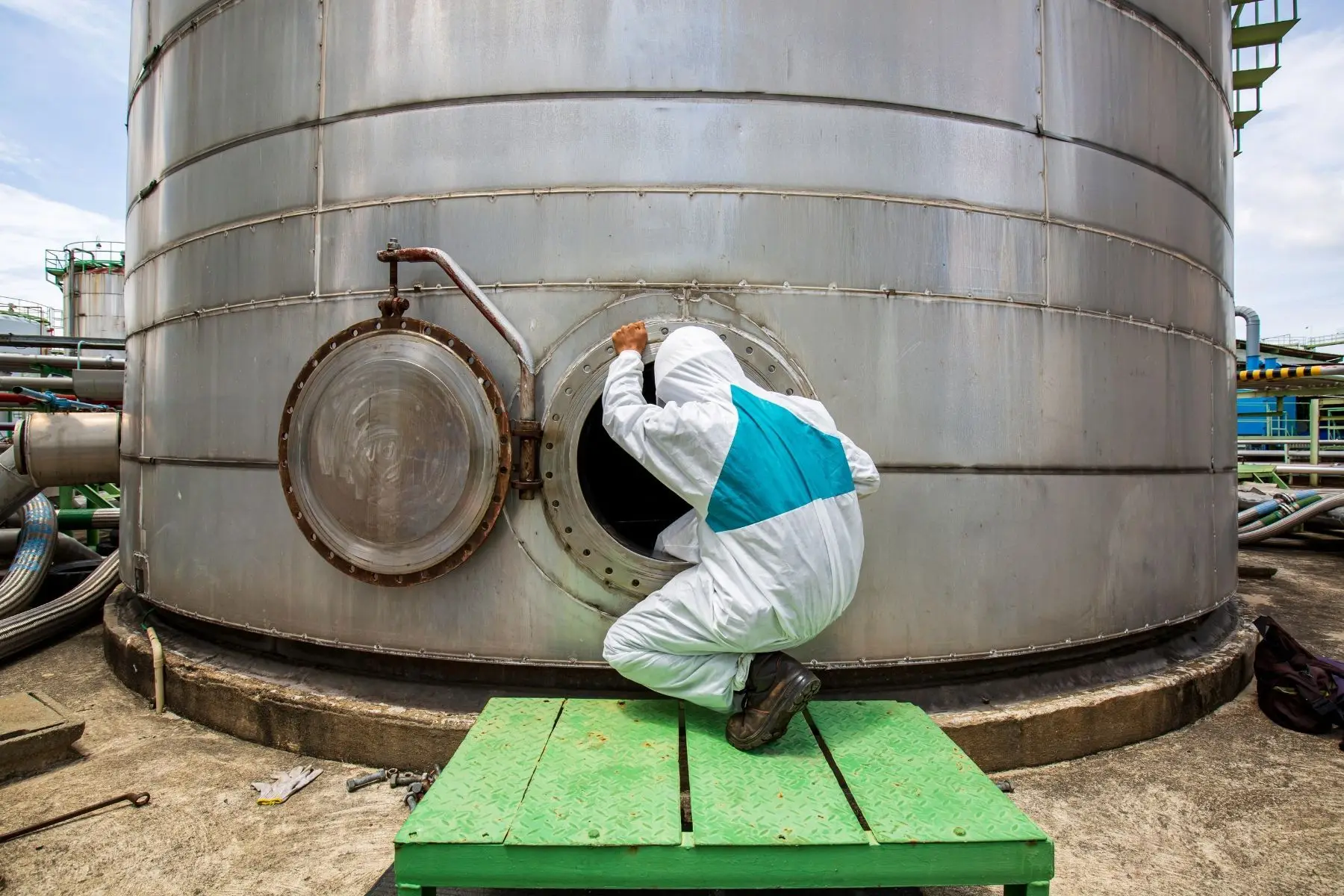

Les arrêts non planifiés figurent parmi les événements les plus coûteux dans l’industrie des procédés. Ils combinent perte de production, mobilisation de maintenance d’urgence, dommages potentiels aux équipements secondaires et, dans certains cas, obligations de notification réglementaire. Un programme LDAR intégrant surveillance continue et maintenance prédictive réduit la fréquence de ces événements, car il anticipe les défaillances avant qu’elles ne deviennent critiques. Les données historiques du réseau de capteurs permettent également d’optimiser les cycles de maintenance préventive, en ajustant les fréquences réelles d’inspection et de remplacement à la durée de vie effective de chaque composant selon ses conditions d’exploitation, plutôt qu’en se basant sur des intervalles génériques de catalogue.

Les fuites génèrent deux types de perte énergétique souvent non comptabilisés explicitement :

• Perte directe de produit : intégrant l’énergie liée à son extraction, son transport et sa transformation.
• Perte indirecte par compensation de procédé : lorsque des fuites sont actives, le système doit fonctionner davantage pour maintenir les conditions opérationnelles, avec une pression de compression plus élevée, un apport accru de réactifs pour compenser le bilan réactionnel et une consommation supérieure de services auxiliaires tels que vapeur, eau de refroidissement et électricité pour maintenir des températures et pressions proches du point de conception.

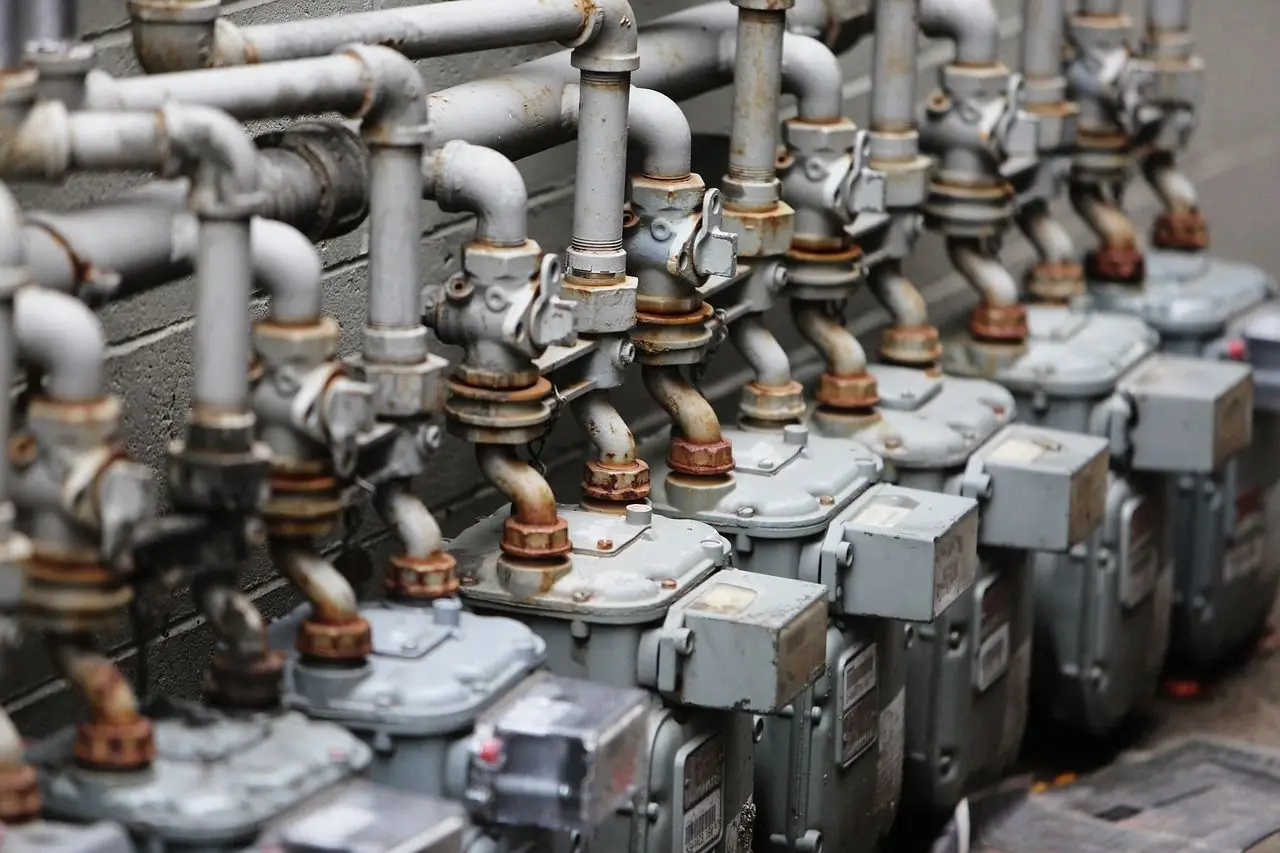

Un LDAR avec détection précoce réduit ces deux dimensions en minimisant la durée de vie de chaque fuite active, en réduisant la quantité de produit émise et l’énergie de compensation associée. Dans les installations de grande échelle, où même de petites inefficacités se multiplient par le volume de production, l’impact cumulé sur le résultat financier peut être significatif et directement attribuable au programme LDAR en tant qu’outil opérationnel performant.

Applications sectorielles du LDAR

Les systèmes LDAR n’ont pas une portée sectorielle uniforme, chaque industrie présentant une combinaison différente de composés, de densité de points, de criticité réglementaire et de profil de risque. Cet ensemble de facteurs détermine la manière dont le programme LDAR est conçu et mis en œuvre. Néanmoins, les cinq applications sectorielles les plus pertinentes sont les suivantes :

Raffineries de pétrole

Elles concentrent le plus grand nombre de points LDAR par installation (vannes, brides, pompes, compresseurs, systèmes d’évent) et manipulent une large gamme de composés réglementés : COV, HAP, benzène, toluène et hydrocarbures légers.

Industrie pétrochimique

Ce secteur partage avec le raffinage la complexité liée à l’inventaire des équipements, tout en ajoutant la diversité des composés intermédiaires, dont beaucoup présentent une toxicité ou une inflammabilité élevée. Les programmes LDAR doivent s’adapter aux composés spécifiques de chaque procédé, oléfines, aromatiques, solvants halogénés, amines ou acides organiques, chacun avec ses seuils réglementaires, méthodes de détection applicables et délais de réparation différenciés.

Industrie chimique

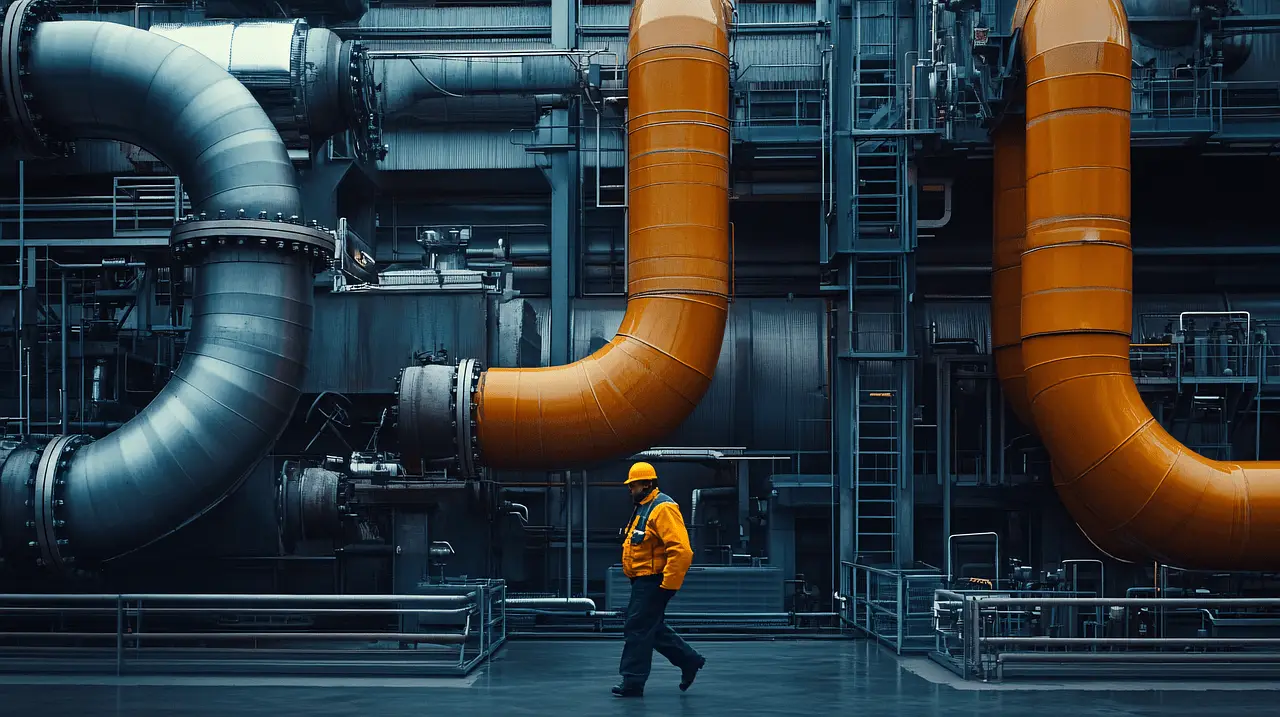

Dans ce secteur, le LDAR acquiert une dimension supplémentaire en matière de sécurité au travail, car de nombreux composés utilisés, acide chlorhydrique, fluorure d’hydrogène, chlore, ammoniac ou oxyde d’éthylène, présentent des valeurs limites d’exposition professionnelle très basses et des effets toxiques aigus à des concentrations parfois indétectables organoleptiquement. L’intégration du LDAR avec les programmes d’hygiène industrielle, surveillance de l’exposition professionnelle, cartographie des risques chimiques et gestion des atmosphères ATEX, constitue une pratique de référence, la détection précoce étant à la fois un impératif environnemental et une mesure de protection de la santé au travail.

Stations de traitement des eaux usées

Bien que moins visible que dans le secteur pétrochimique, le LDAR appliqué aux stations de traitement des eaux usées industrielles et urbaines gagne en importance croissante. Les processus biologiques de digestion anaérobie génèrent du CH₄ et du H₂S dans des points d’émission diffuse tels que les couvertures de digesteurs, les joints, les vannes et les conduites de biogaz. Lorsque ces installations reçoivent des effluents issus de l’industrie chimique ou pétrochimique, des COV et composés halogénés peuvent également être présents. Le LDAR y combine réduction du risque d’explosion et valorisation du biogaz comme ressource énergétique, en cohérence avec les objectifs d’économie circulaire et de durabilité du cadre ESG.

Stockage et transport de gaz (midstream)

Le secteur du stockage et du transport de gaz naturel, GPL et hydrocarbures liquides est particulièrement pertinent du point de vue climatique. Il est estimé que plus de 2 % du gaz entrant dans le réseau peut être perdu sous forme d’émissions fugitives avant d’atteindre le consommateur final. Les points critiques incluent compresseurs, stations de mesure et de régulation, vannes de ligne, brides de grand diamètre et joints de réservoirs. Un programme LDAR correctement mis en œuvre peut réduire les émissions fugitives de méthane de plus de 90 %, avec un impact direct sur l’empreinte climatique de l’opérateur et sa conformité réglementaire.

Solutions technologiques pour des programmes LDAR avancés

La mise en œuvre d’un programme LDAR optimal nécessite une plateforme combinant capacité analytique multiparamètre, robustesse pour environnements industriels et connectivité continue, comme le proposent les solutions Kunak AIR. Ces systèmes de surveillance de la qualité de l’air sont conçus spécifiquement pour répondre à ces exigences, avec une conception modulaire permettant leur adaptation aux besoins spécifiques de chaque installation ou procédé industriel.

Réseaux de capteurs intelligents

Les stations de surveillance reposent sur un système breveté de cartouches intelligentes plug & play permettant de sélectionner et combiner plusieurs gaz simultanément parmi une sélection de plus de 20 polluants mesurables, sans nécessité de déconnecter l’équipement pour modifier la configuration. Les gaz disponibles couvrent les composés les plus pertinents pour les programmes LDAR industriels :

• Gaz inorganiques toxiques : HCl, HF, NH₃, H₂S, Cl₂
• Gaz de combustion et de procédé : CO, CO₂, NO, NO₂, NO_x, SO₂
• Hydrocarbures et composés organiques : CH₄, COV
• Oxydants : O₃

La détection est assurée par des capteurs haute résolution, complétés par un capteur optique de particules (PM₁, PM_2,5, PM₄, PM₁₀, TSP et TPC) à 24 canaux certifié MCERTS et KOTITI grade 1 pour PM_2,5, ainsi que par des capteurs intégrés de température, d’humidité et de pression atmosphérique permettant la correction en temps réel des interférences croisées. L’ensemble constitue une solution proche des systèmes de référence, adaptée à la génération de preuves valides pour audits environnementaux et programmes LDAR exigeant une traçabilité rigoureuse.

Conçu pour les environnements industriels, l’équipement fonctionne entre -40 °C et 60 °C, avec une humidité de 0 à 100 % HR et un indice de protection IP65, adapté aux installations extérieures et zones de procédé. La communication des données s’effectue via eSIM intégrée, Wi-Fi ou Modbus RTU, permettant une intégration directe dans les réseaux industriels (DCS/SCADA) ou un déploiement autonome sur sites distants alimentés par énergie solaire.

Plateforme d’analyse et de visualisation

Les réseaux de capteurs Kunak AIR sont complétés par la plateforme Kunak AIR Cloud, un logiciel web de gestion et d’analyse des données environnementales conçu pour couvrir l’ensemble du cycle opérationnel d’un programme LDAR, de la visualisation en temps réel à la génération de rapports de conformité.

Les principales fonctionnalités pour le LDAR s’articulent autour de quatre axes :

• Géolocalisation et visualisation spatiale : chaque capteur apparaît géoréférencé sur une carte avec son état opérationnel et ses dernières mesures en temps réel. Les cartes de chaleur permettent d’identifier visuellement les zones à forte concentration, facilitant la priorisation des inspections et la localisation des sources de fuite. Les roses de pollution aident à déterminer l’origine des émissions et à les associer à des procédés spécifiques.
• Système d’alertes automatiques : configuration de seuils par gaz et par dispositif, avec notifications en temps réel lors de dépassements. Possibilité de définir des alertes différenciées selon le composé, le dispositif et la criticité.
• Analyse avancée des données : intégration des outils statistiques OpenAir pour identifier sources, tendances temporelles et corrélations avec conditions météorologiques ou périodes d’exploitation.
• Gestion de maintenance et traçabilité (CMMS) : enregistrement horodaté et attribué de toutes les interventions, calibrations et remplacements, générant la documentation requise pour les audits réglementaires.

La plateforme permet également l’intégration de sources de données externes, météorologie, données de réseaux de référence ou inventaires de points LDAR, afin d’enrichir l’analyse et générer des rapports personnalisés, au niveau d’un dispositif ou de l’ensemble du réseau.

Ce niveau d’intégration fait de Kunak Cloud la colonne vertébrale numérique du programme LDAR, le point où les données de terrain se transforment en décisions opérationnelles, preuves de conformité et indicateurs ESG auditables.

Questions fréquentes sur le LDAR

Qu’est-ce que le LDAR et pourquoi est-il important ?

Le LDAR (Leak Detection and Repair, détection et réparation des fuites) est un programme technique et de gestion conçu pour identifier, quantifier et réparer les émissions fugitives industrielles, c’est-à-dire les fuites de gaz ou de vapeurs s’échappant de manière non contrôlée de composants de procédé tels que vannes, brides, pompes, compresseurs ou réservoirs.

Son importance, directement liée à l’efficacité, à la sécurité et à la durabilité, tient au fait que ces fuites sont par définition invisibles à l’œil nu et peuvent rester actives pendant des semaines ou des mois sans être détectées par des méthodes d’inspection conventionnelles. Un programme LDAR correctement mis en œuvre apporte une valeur mesurable dans quatre dimensions simultanées : économique, sécurité, conformité réglementaire et responsabilité environnementale d’entreprise ESG.

Quel est le lien entre la méthode 26 de l’EPA et le LDAR ?

La méthode 26 de l’EPA (Determination of Hydrogen Halide and Halogen Emissions from Stationary Sources) est la méthodologie de référence pour mesurer les émissions de halogénures d’hydrogène (HCl, HF, HBr) et de halogènes moléculaires (Cl₂, Br₂) provenant de sources industrielles stationnaires.

Son lien avec le LDAR est direct dans les secteurs manipulant des composés halogénés, production de chlore et dérivés, synthèse de fluorures, alkylation au HF ou incinération de déchets halogénés.

Dans un programme LDAR, elle remplit deux fonctions complémentaires : quantifier avec précision les émissions fugitives de composés halogénés conformément aux exigences réglementaires, et vérifier après réparation que la fuite a effectivement été éliminée, clôturant le cycle avec une preuve traçable et auditable.

Lorsque la source émet des particules d’halogénures acides, la variante isocinétique méthode 26A doit être appliquée. En résumé, la méthode 26 n’est pas un programme LDAR, mais l’outil de mesure de référence qui confère une validité réglementaire aux programmes LDAR dans les industries halogénées.

Quels gaz peuvent être surveillés avec des capteurs LDAR ?

Les capteurs utilisés dans les programmes LDAR actuels couvrent un large spectre de composés, adaptés au profil chimique de chaque procédé industriel. Le gaz cible détermine la technologie de détection et la configuration du réseau de capteurs.

Les principaux groupes de composés surveillés sont :

• Composés organiques volatils (COV) : hydrocarbures légers, aromatiques (benzène, toluène, xylène), solvants et oléfines, détectables par capteurs PID ou NDIR.
• Gaz de combustion et de procédé : CO, CO₂, NO, NO₂, SO₂.
• Hydrocarbures gazeux : CH₄ et autres alcanes légers, critiques dans les installations de gaz naturel et de biogaz.
• Halogénures d’hydrogène et halogènes : HCl, HF, HBr, Cl₂, particulièrement pertinents en industrie chimique et dans les procédés halogénés, où la méthode 26 de l’EPA sert de référence.
• Gaz inorganiques toxiques : NH₃, H₂S, fréquents dans les secteurs des engrais, du raffinage et du traitement des eaux.

Les capteurs électrochimiques sont adaptés aux gaz toxiques inorganiques à faibles concentrations, tandis que les capteurs optiques NDIR ou TDLAS sont utilisés pour CH₄, CO₂ et COV. Les caméras OGI permettent des inspections de zones étendues en temps réel. Un programme LDAR avancé combine plusieurs technologies afin de couvrir efficacement tous les composés susceptibles de devenir des émissions fugitives.

Comment le LDAR réduit-il les coûts opérationnels ?

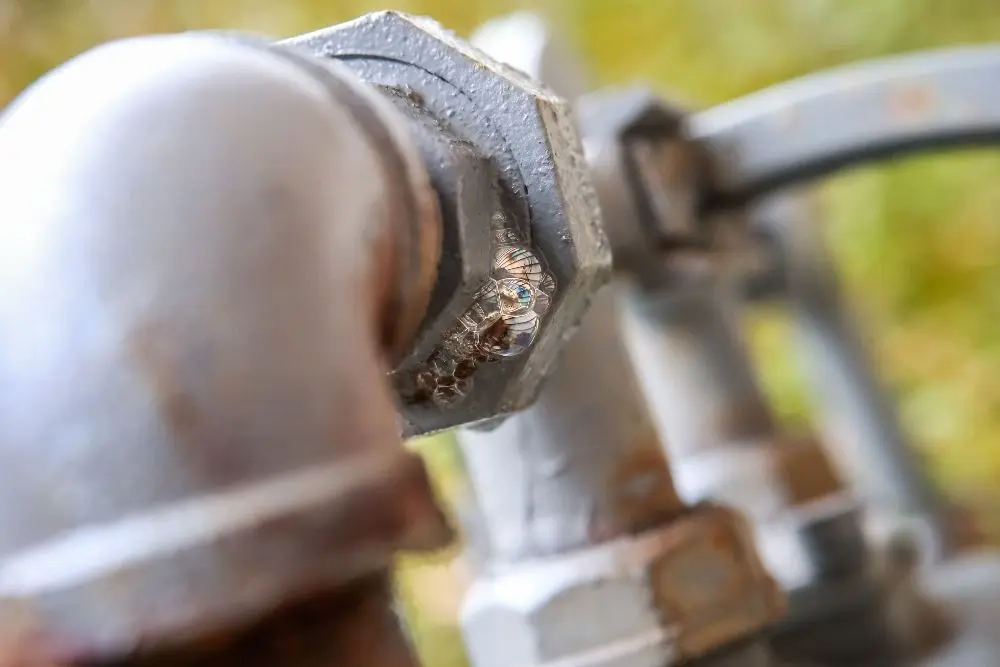

Un programme LDAR correctement mis en œuvre réduit les coûts économiques par trois voies complémentaires :

• Récupération du produit perdu. Chaque fuite active représente un produit déjà acheté, transformé et énergisé qui se dissipe dans l’atmosphère sans valeur récupérable. Dans les installations utilisant des matières premières de grande valeur, l’accumulation annuelle de petites fuites peut représenter un coût significatif.
• Optimisation de la maintenance. L’analyse historique permet d’identifier les composants à forte récurrence de fuite et de passer d’une maintenance réactive à une maintenance prédictive, réduisant les arrêts non planifiés et la consommation de pièces.
• Réduction des coûts réglementaires et réputationnels. Des enregistrements traçables et cohérents diminuent fortement le risque de sanctions, non-conformités et atteintes à la réputation.

Quelles technologies Kunak utilise-t-elle pour le LDAR ?

Kunak intègre deux composantes technologiques complémentaires, matériel de terrain et plateforme de gestion, couvrant l’ensemble du cycle LDAR avec détection, enregistrement, analyse et traçabilité.

Les stations multiparamètres Kunak AIR reposent sur une architecture modulaire à cartouches intelligentes interchangeables, permettant de mesurer simultanément jusqu’à 5 gaz et particules parmi plus de 20 polluants. Les gaz pertinents pour le LDAR incluent HCl, HF, NH₃, H₂S, Cl₂, CO, CO₂, NO₂, SO₂, CH₄ et COV.

Avec un indice de protection IP65, une plage de fonctionnement de -40 °C à 60 °C et une communication via eSIM intégrée, Wi-Fi ou Modbus RTU, elles sont adaptées aux environnements industriels exigeants.

Les données sont gérées via la plateforme Kunak Cloud, qui fournit :

• Visualisation en temps réel avec géolocalisation et cartes de chaleur.
• Alertes automatiques configurables par gaz et niveau de criticité.
• Analyse statistique avancée via OpenAir.
• Module CMMS pour la traçabilité des calibrations et interventions.

La combinaison de ces solutions fait des réseaux Kunak le socle technologique d’un programme LDAR fondé sur la surveillance continue, la détection précoce et la gestion de données auditables.

Conclusion : LDAR, de l’inspection réactive au contrôle prédictif

Pendant des décennies, les programmes LDAR ont été conçus principalement pour satisfaire aux exigences réglementaires. Basés sur des inspections périodiques et des enregistrements manuels, ils répondaient aux incidents déjà survenus, sans réelle capacité d’anticipation.

Aujourd’hui, la pression réglementaire croissante, les objectifs de décarbonation et les critères ESG exigent des données vérifiables et auditables, dans un contexte de forte pression sur les coûts énergétiques et les marges industrielles. Un LDAR purement réactif n’est plus suffisant, ni compétitif.

L’intégration de réseaux de capteurs IoT multiparamètres, de plateformes cloud avec alertes en temps réel et d’analyses statistiques avancées transforme le LDAR en un système de surveillance continue, passant de la détection tardive à l’identification précoce et de la maintenance corrective à la maintenance prédictive fondée sur les données.

Un LDAR bien conçu permet simultanément économie financière, amélioration de la sécurité des procédés et actif ESG mesurable. Ces trois dimensions convergent grâce à une même infrastructure technologique et un même ensemble de données.

La question pour l’industrie n’est plus de savoir s’il faut mettre en place un LDAR, mais avec quel niveau d’intelligence opérationnelle, densité de réseau, capacité analytique et intégration aux systèmes existants, afin de démontrer en continu, de manière auditable, que le programme fonctionne.

Références

• Lotrecchiano N., Pecci A., Zappimbulso N., Ilacqua M.A., Ferranti F. (2025). Efficacy of the Leak Detection and Repair Program in the Italian Industrial Plants, Chemical Engineering Transactions, 116, 823-828. https://www.cetjournal.it/index.php/cet/article/view/CET25116138
• Wilde, S. E., Tyner, D. R., & Johnson, M. R. (2025). The Efficacy of Methane Leak Detection and Repair (LDAR) Programs in Practice. ACS ES & T Air, 2(11), 2527–2536. https://doi.org/10.1021/acsestair.5c00195
• Jinbo, Z., Ming, C. (2018). Leak Detection and Repair (LDAR) Standard Review for Self-Inspection and Management for VOC Emission in China’s Traditional Energy. Journal of Environmental Protection, Vol.9 No.11, 2018. https://www.scirp.org/journal/paperinformation?paperid=87916
• Ke J, Li S, Zhao D. (2020). The application of leak detection and repair program in VOCs control in China’s petroleum refineries. J Air Waste Manag Assoc. 2020 Sep;70(9):862-875. https://pubmed.ncbi.nlm.nih.gov/32663111/
